9.8.2.本项目中消防排烟风管、排烟补风管、消防加压送风管均采用漂珠外包覆防排烟成品风管,由镀锌钢板管和漂珠耐火隔热复合板在工厂制作而成的一体化装配式成品管,角钢法兰螺栓连接,法兰与风管内侧为冷热断桥结构,风管附件及板材厚度应满足消防要求,内壁钢板厚度应满足《通风与空调工程施工质量验收规范》GB50243-2016表4.2.3-1高压风管钢板壁厚要求;防火复合型风管应出具国家防火材料监测中心...

1.名称:工业一体化装配式钢面漂珠外包覆成品风管 2.材质:漂珠耐火隔热板,外侧为≥0.2mm厚钢板贴面 3.形状:矩形 4.规格:500mm＜长边长≤800mm 5.板材厚度:15mm,耐火极限不小于0.5h 6.连接形式:角钢法兰连接 7.含支、吊架制作安装、除锈、刷漆 8.其他:未尽事宜参见施工图说明、图纸答疑、招标文件及相关规范图集 1.名称:工业一体化装配...

2.抑菌风管技术要求 "1. 风管系统适用环境温度范围为-50℃~110℃，为保证风管系统的安全性，覆面铝箔应为A级不燃材料，厚度不低于80微米，风管应具有良好的保温隔热性能，以减少管道系统的冷量损失，导热系数不大于0.025W/m.K，为保证风管强度，最大工作压力不低于1500Pa。板材密度不低于48Kg/m3,板材厚度应不低于20mm。 2. 风管系统应具有良好的环境适应性，...

根据《建筑防排烟系统技术标准》GB51251-2017,排烟补风管道的设置和耐火极限应符合下要求:补风管道耐火极限不应低于0.5h，当补风管道跨越防火分区时，管道的耐火极限不应小于1.5h;机械排烟管道的设置和耐火极限应符合下列要求:0、排烟管道及其连接部件应能在280°C时连续30min保证其结构完整性。b、竖向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不应低于0.50...

1.名称:装配式成品耐火放排烟风管 2.材质:多晶莫来石耐火板，内衬钢板（厚度满足GB50243表4.2.3-1要求 3.厚度:耐火极限0.5h，风管厚度12mm，耐火极限10.0h，风管厚度15mm，耐火极限2.0h，风管厚度20mm，板材面层为UV抗菌防霉防潮防水饰面，不含石棉，密度≤800kg/m3，导热系数≤0.16w（m.k） 4.安装方式:风管板材之间采用&ldq...

技术要求 原设计图纸中，空调送回风管道、新风管道（卫生间通风管道除外）主要采用“镀锌铁皮风管（外包覆50mm厚铝箔超细玻璃棉板）”工艺。鉴于国家强制性标准《民用建筑供暖通风与空气调节设计规范 》（GB 50736-2012）对风管气流风速极限及完整性的严格要求，以及现场施工对层高、工期、质量、使用寿命、美观的综合考量，风管材料优化为“ 双面彩钢酚醛复合风管...

消防排烟风管采用成品双面彩钢玻纤复合风管(厚度≥30mmn),中间层采用消防专用离心玻璃棉夹层,内层采用镀锌钢板(厚度应满足高压系统),外层采用0.5mm彩钢板包覆,角钢法兰连接。成品双面彩钢玻纤复合风管具体厚度根据厂家的耐火极限检测报告确定。风管厂家应具有国家防火建筑材料质量监督检验中心出具的耐火极限检测报告且现场实际做法应与报告中描述的一致。

成品风管，外层镀锌钢板、中间漂珠耐火隔热板和内层镀锌钢板三层结构，外侧镀锌钢板厚度>0.5mm，漂珠耐火隔热板须满足《防排烟及暖通防火设审查与安装》技术要求，100%不含石棉，燃烧性能为A1级，70°C时的导热系数≤0.055W/(m·k)。1000°C时的导热系数≤0.078W/(m·k),线性收缩率(1000°CX16h...

1、名称:装配式一体化耐火风管 2、材质:3mm无机防火层+19mm容重130kg/m3岩棉+3mm无机防火层 排烟风管 3、形状:矩形 4、规格:采用斤型金属连接件与复合板材工厂化制作,组成成品一体化风管,成品风管在现场采用C型插条组装施工风管整体构造满足0.5h耐火极限要求。为满足洁净室净化要求,在成品风管内外均设置0.5mm金属铝层

(10)排烟管道采用装配式防火风管:，板材不得返卤，僧水率≥99%抗冲击强度满足规范要求纳米微孔硅晶板密度≤350kg/m题系数(70°C)≤0.052W/(m.l讲提供国家级权成检测中心出具的对应检测损告b.内外层均为不低于0.2mr的彩钢板，中间层采用纳米微孔硅晶板。厚度≥20mm复合板燃烧性能达到A1级，烟毒性达到AQ1级，无甲醛，无石棉，并提供国家级权威...

除竖向设置的机械加压送风管道独立设置在管道井内的情况可采用钢板制作，其余情况下防排烟管道风管均可采用一体式石墨硅防特耐火风管，风管由双面彩钢复合一体板制成(内衬风管厚度满足高压镀锌钢板厚度要求)，板芯采用黑色轻体硬质石墨硅防特板，芯材密度≤260KG/M，芯材抗折强度≥1.85MPa，芯材1000°C高导热系数≤0.1W/(m·K)，法兰采用钢制一体法兰...

及安装》图集22K311-5的防排烟风管的技术要求P69~P87页执行;非洁净区防排烟风管可采用图集P74~P84的四种做法方式;洁净区防排烟 成品风管须满足高洁净等级洁净室要求不产尘;并提供 风管按图集P76页第2点附表3的要求可采用双面彩钢板内夹硬质耐火隔热板复合一体的成品风管 四川消防研究所或天津消防研究所出据的耐火极限检验报告。

内壁δ=0.4mm，外壁δ=0.4mm；风管内外采用彩钢板。内彩钢板可采用抗菌洁净型，外彩钢板采用瓦楞型肋筋结构，保温夹芯材料采用30mm厚A级无甲醛不燃离心玻璃棉，最小密度﹕ 48kg/m³，导热系数﹕ ≤0.034W/m·K（25℃）。憎水率﹕＞98%，纤维直径﹕ ≤7微米，渣球含量﹕ 0，热荷重收缩温度：≥350℃，Tvo...

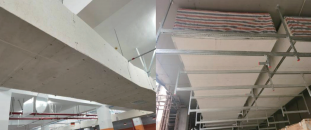

通风工程:成品双面彩钢板复合风管。单面彩钢:板复合风管(风管夹芯采用30mm硅酸铝纤维棉，耐火极限要求大于1.5小时的风管夹芯厚度不小于40mm) 空调工程:成品双面彩钢玻纤复合风管厚度30mm

的耐火复合风管用于本工程防排烟风管系统，内衬耐火材料采用漂珠防火隔热板。漂珠防火板满足以下参数:密度270-300kg/m:导热系数(W/m·k):平均温度70°C时≤0.055，平均温度800°C时，≤0.078，平均温度1000°C时，≤0.10;憎水率99%以上;材质组分(二氧化硅十三氧化二铝)总含量比例不小于90%，拼板完整。 ...

说明:1、组成装配式复合防火风管的板材由纳米微孔硅晶板加双面彩钢板组成，板材不得返卤，憎水率≥99%,抗冲击强度满足规范要求,纳米微孔硅晶板密度≤350kg/m2，导热系数(70°C)≤0.052W/(m·k),导热系数(1000°C)≤0.146W/(m·k),并提供国家级权威检测中心出具的对应检测报告;2、纳米微孔硅晶板线...

防排烟风管可采用装配式防排烟复合风管，耐火芯层采用无机多晶隔热层+无机漂珠耐火层复合一体板，法兰采用镀锌角钢法兰，螺栓连接。防排烟风 管根据耐火时间具体规格如下表: 防排烟风管可采用防火用无石棉纤维增强硅酸钙板(简称“防火板”)+岩棉板的包覆;岩棉板密度不小于100kg/m。

无石棉纤维增强硅酸钙板，9mm厚，密度≤800kg/m3，导热系数 0.18W/(m.K)，不含石棉

单层彩钢风管 单层彩钢风管 1、厚度1.2mm，详见技术文件要求2、包含装配式成品后置式支吊架(安装方式:化学锚栓固定安装;含配连接螺栓等所有安装附件) 1、厚度1.0mm，详见技术文件要求2、包含装配式成品后置式支吊架(安装方式:化学锚栓固定安装;含配连接螺栓等所有安装附件) 3 500 6000 1、厚度1.Omm+30mm(玻璃棉) 双层彩钢风管 +1.Omm 包含装...

内层0.5mm彩钢+2.5mm防火板+35mm岩棉+2mm防火板  板材厚度40mm 通风管道绝热 绝热材料品种:防火一体化板2、绝热厚度:0.5mm金属铝保护层+2.5mm无机防火层+35mm厚憎水岩棉容重110kg/m3+2mm无机防火层
