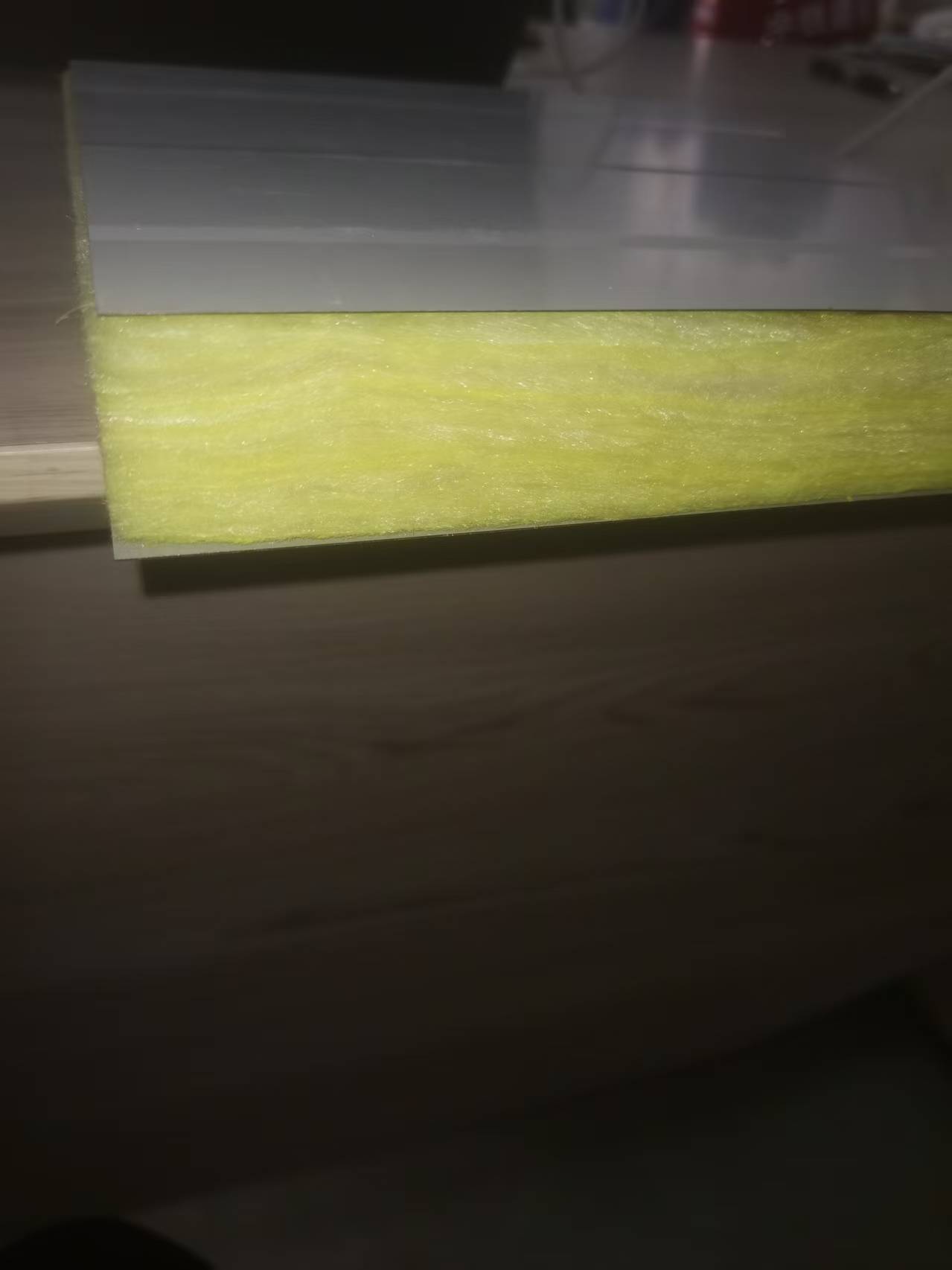

空调系统：（国铁、综合、地铁） 双面彩钢复合保温风管。内外层采用厚度大于0.5mm的防腐彩钢板，中间保温层采用离心玻璃棉，容重80kg/m³厚度不低于30mm,导热系数≤0.034W/（m·℃）（平均温度24℃时）,热阻≥0.81m²·℃/W。复合风管防火等级须达到不燃A级。生产企业具备国际IS09001.IS014001及FM认证...

一体化装配式钢面岩棉玻镁复合排烟风管。风管由内外钢板、内外耐火层、中间隔热层构成。板材其耐火层采用无石棉玻镁防火板，中间隔热层采用岩棉板，一体复合而成。燃烧性能为不燃A级，烟气毒性安全级达到AQ1。防排烟风管须同时满足GB51251-2017《建筑防排烟系统技术标准》关于完整性和隔热性的技术标准要求，并提供型式检测报告。对于管道耐火极限的判定须参照《通风管道耐火试验方法》的检测方法，当耐火完整...

内衬铁皮0.75mm+14mm无机硅晶漂珠+0.2mm纳米彩钢 内衬铁皮0.75mm+20mm无机硅晶漂珠+0.2mm纳米彩钢 内衬铁皮1.0mm+20mm+20mm无机硅晶漂珠+0.2mm纳米彩钢 内衬铁皮1.5mm+60mm无机硅晶漂珠+0.2mm纳米彩钢

成品复合风管具体制作工艺需明确;回复:成品风管结构如下(由外层到内层):钢板或彩钢板+硅酸铝纤维棉防火毯(厚度不小于 10mm，容重不低于128kg/m)+内层薄钢板(高防腐型);其中外层钢板厚度1.0mm，内层薄钢板厚度需满足《通风与空调工程施工质量验收规范》GB50243-2016 表 4.2.3-1 高压系统的要求;成品风管采用高气密型金属法兰连接螺栓固定，法兰规格50mm,四角采用 L...

(耐火极限的判定应按图现行国家林准《通风管道耐火实验方法》GB/T17428 的测试方法,并且当对火完整性和隔热性目时达到时才视为符合要求。 对于耐火极限0 5h的风管,采用3mm无机防火层+19mm容重:130kg/m3岩像+3mm无机防火层一体结构,采用斤型金属连接件与复合板材工厂化制作,风管内置03r艘锌铁皮,组成成品一体化风管,成品风管在现场采用角钢法兰组装施工,风借整体构造满05h...

1.名称：排烟风管 2.材质：双面彩钢无机硅晶复合风管（专用管道，耐火极限0.5~3h,整体不燃A级） 3.形状：矩形 4.规格：长边长≤1000mm 5.板材厚度：内外层钢板厚度≤0.3mm，芯材层为单层结构的无机硅晶板，芯材密度≥350kg/m3 6.接口形式：法兰连接 7.管件、法兰等附件及支架设计要求：其他：满足施工技术规范及验收规范要求。

装配式成品风管其耐火隔热层为无机微孔耐火隔热层(漂珠石墨硅)，密度<350kg/m3，不能含木屑、聚苯颗粒等可燃物，燃烧等级为不燃A1级。连接方式均为角钢法兰连接。耐火极限应符合《建筑防烟排烟系统技术标准》(GB51251-2017)相关要求，当耐火极限为0.5/1.0小时，管道总厚15mm，耐火隔热层单位重量不大于10kg/m2:当耐火极限为1.5/2.0小时，管道总厚 21mm,耐火...

1、彩钢板板材厚度不应小于0.35mm 2、防火板用硅质钙质材料厚度20mm 3、岩棉厚度30mm燃烧性能不然A级 4、耐火性能1h 1、彩钢板板材厚度不应小于0.35mm 2、防火板用硅质钙质材料厚度30mm 3、岩棉厚度30mm燃烧性能不然A级 4、耐火性能2h

复合型风管 (1)钢制耐火隔热成品风管,其基材为不燃A1级漂珠石墨硅板（(密度≤350 KG/m3不含聚苯及木屑等可燃物)）,连接方式为角钢法兰,耐火极限应符合《建筑防烟排烟系统技术标准》(GB51251-2017)相关要求;外表面覆0.2mm彩钢板; (2)内壁板材厚度:δ0.75mm 复合型风管 (1)钢制耐火隔热成品风管,其基材为不燃A1级无机微孔镁质晶硅,连接...

所有风管四周包边无保温外露,现场可快速合拢成圆形与扁圆形,配置内支撑结构保证风管不通风时外观饱满不变形技术要求如下: 1、防火性能:内、外风管层:达到不燃A2级,橡塑保温层:达到难燃B1级,满足GB50016-2014和JG/T 258-2018。 2、风管释放有害气体浓度:总挥发性有机物TVOC≤0.2mg/m3,满足JG/T 258-2018。 3、保温性能:采用用25mm厚的...

所有风管四周包边无保温外露,现场可快速合拢成圆形与扁圆形,配置内支撑结构保证风管不通风时外观饱满不变形技术要求如下: 1、防火性能:内、外风管层:达到不燃A2级,橡塑保温层:达到难燃B1级,满足GB50016-2014和JG/T 258-2018。 2、风管释放有害气体浓度:总挥发性有机物TVOC≤0.2mg/m3,满足JG/T 258-2018。 3、保温性能:采用用25mm厚的...

所有风管四周包边无保温外露,现场可快速合拢成圆形与扁圆形,配置内支撑结构保证风管不通风时外观饱满不变形技术要求如下: 1、防火性能:内、外风管层:达到不燃A2级,橡塑保温层:达到难燃B1级,满足GB50016-2014和JG/T 258-2018。 2、风管释放有害气体浓度:总挥发性有机物TVOC≤0.2mg/m3,满足JG/T 258-2018。 3、保温性能:采用用25mm厚的...

0.5小时，20mm，其外层为彩钢面漂珠防火隔热板、内层为镀锌板结构。外层彩钢面漂珠防火隔热板的彩钢面与漂珠防火隔热板采用漂珠无机耐火凝胶一体复合，其与内层镀锌板风管两端用物理固定方式紧密连接，中间采用漂珠无机耐火凝胶粘接。漂珠无机耐火凝胶不得对金属风管壁产生腐蚀，燃烧性能为A1级，烟毒性为AQ1级。彩钢面漂珠防火隔热板的性能应满足《防排烟系统设备及部件选用与安装》22K311-5标准图集中7...

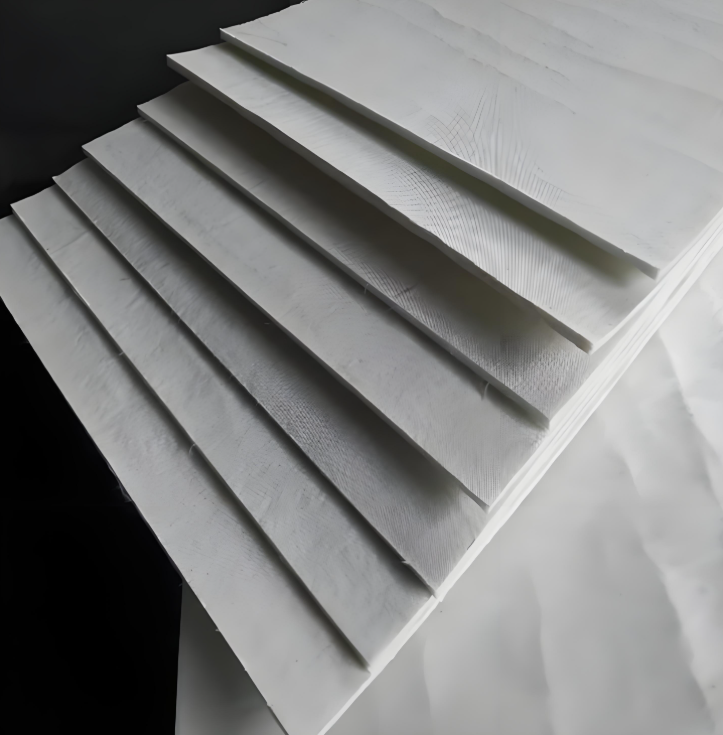

外侧0.5mm彩钢板，内侧0.5mm彩钢板 、富铁一体化隔热棉板(隔热层:20mm 富铁矿物质棉板,密度:300kg/m³,导热系数≤0.040,防火层:3mm 漂珠增强微孔防火板。芯材总厚度:23mm

1、芯材材质：硅化乳晶芯材 2、芯材容重：板材总体厚度为≥14mm 3、连接方式：集低阻均流导流+角钢法兰+螺栓连接于一体 4、耐火极限：A级不燃 5、钢板厚度：≥0.4mm 6、涂层要求：彩钢面涂有高分子纳米防腐面 7、钢板颜色：灰色 8、游离氯要求：无氯离子 9、耐火极限：≥0.5h 10、热阻指：≥0.81(m2·℃/ W) ...

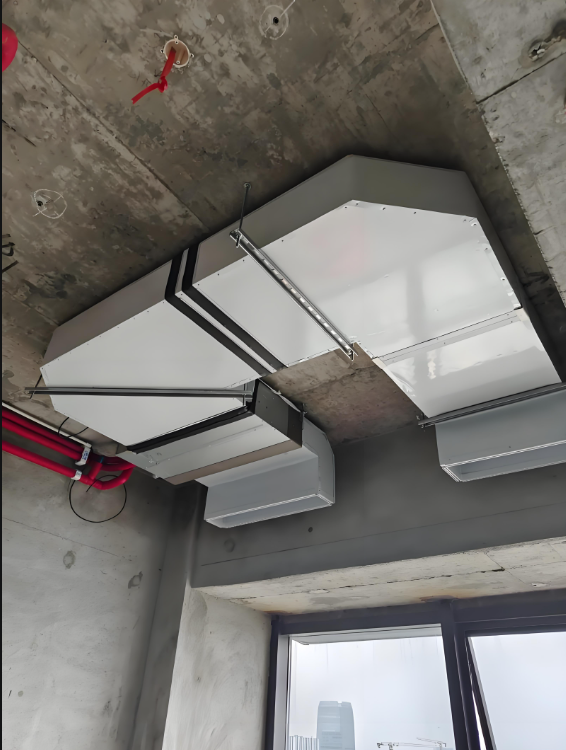

(2)防排烟系统风管(含机械补风)参考《防排烟系统设备及部件洗用与安装》22K311-5,采用集耐火隔热性与耐火完整性于一体的成品纳米防腐彩钢硅化乳品复合耐火风管。板芯采用硅化乳晶芯材，整体风管系统的材料为A级不燃，复合耐火风管应集低阻均流导流+角钢法兰+螺栓连接于一体,其双面覆纳米彩钢厚度>0.4mm,复合板材无甲醛，无氯离子，不应受潮产生返卤变形彩钢与芯材不起鼓，不脱落，耐酸碱,防腐...

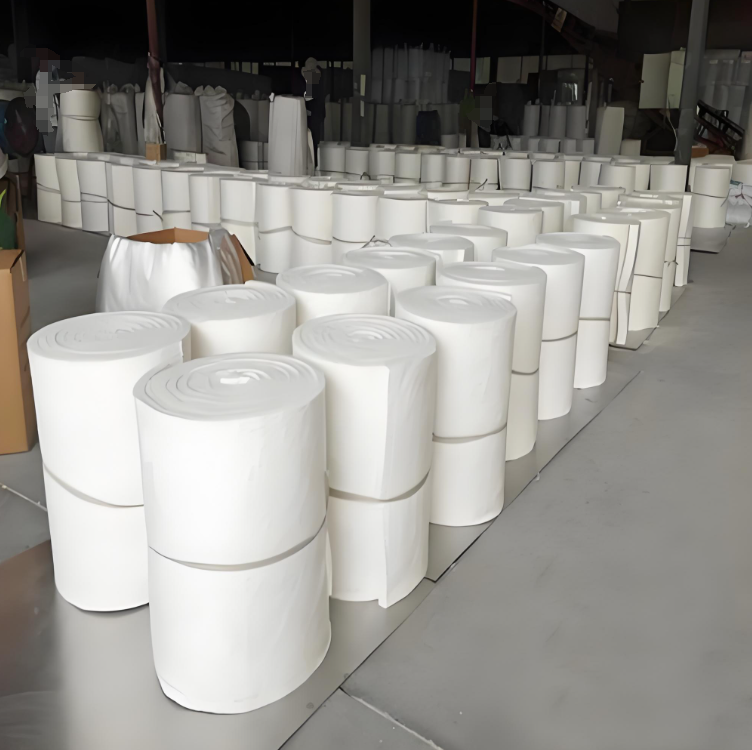

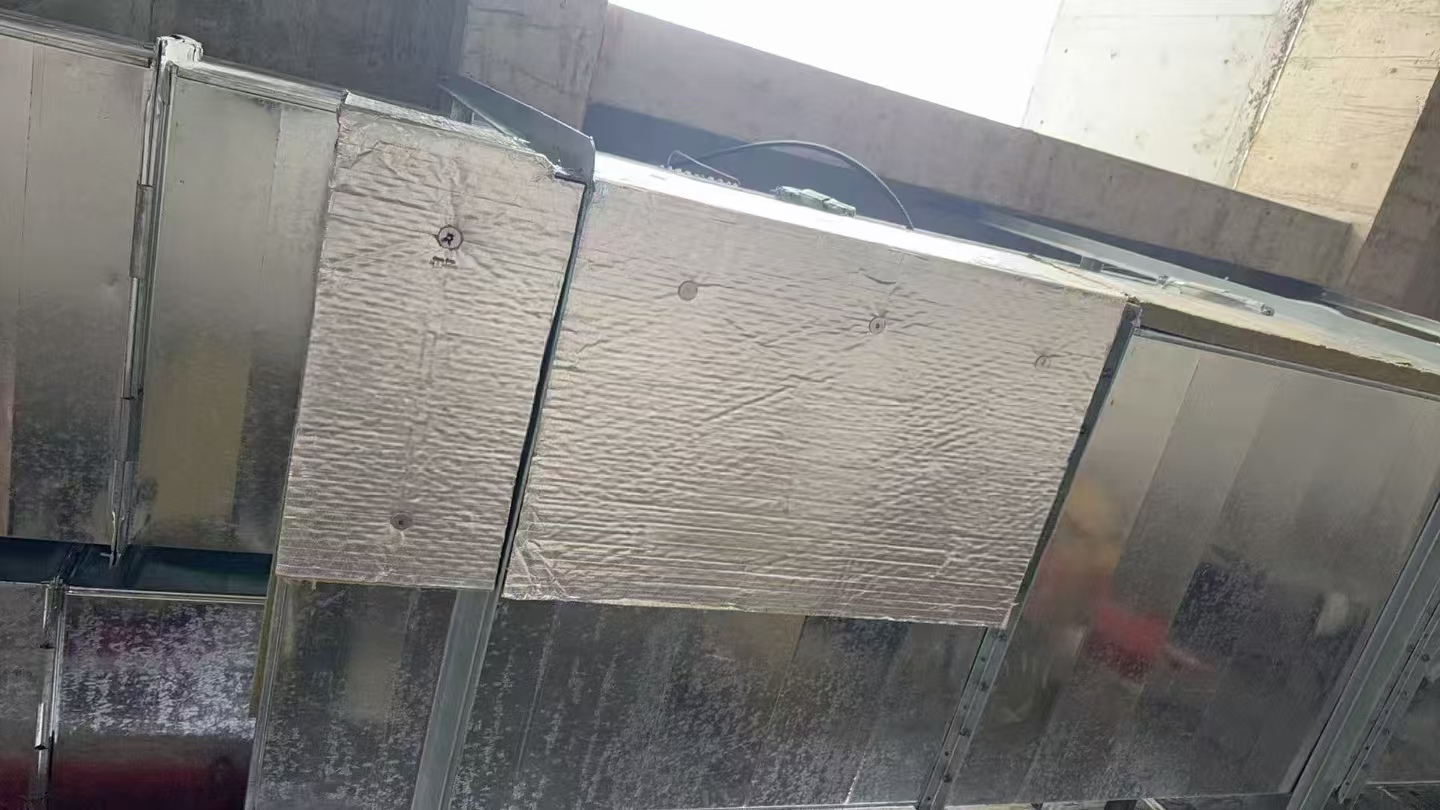

最高使用温度不低于1050℃，密度为110kg/m3,燃烧性能为不燃A1级，憎水率不低于98%，不含有石棉成分。外覆面才用阻燃加筋铝箔贴面。风管的整体燃烧性等级达到A2级，烟气毒性等级应打到ZA1级。包覆材料采用金属焊钉固定，间距宜为250到300mm，外包覆面采用宽度不小于83mm的阻燃铝箔胶带密封

1标准依据:GB/T17428-2009《通风管道耐火试验方法》. 2.产品名称:通风管道; 3.耐火性能:60min 4.风管由0.2mm彩钢板、高温胶和14mm镁质防火板(密度:900kg/m3)组成; 5.风管之间用金属法兰(L30x3mm 薄钢)通过M8x25mm 螺栓连接定，间距100-120mm;6.镁质防火板与彩钢板之间均涂抹高温胶，高温胶厚度为1.8mm; 7.镁质复...

耐火极限1小时(采用金属铝保护层+3MM无机防火层+19MM容重110KG/m:岩棉+3MM无机防火层一体结构，采用斤型金属连接件与复合板材工厂化制作，组成一体化风管，成品风管在现场采用C型插条组装施工，风管整体构造满足1.0H以内的耐火极限要求。风管的制作、配件、钢板厚度和允许漏风量、风管间连接及加固等应符合高压系统风管的要求

机械防排烟系统钢板风管的防火保护做法,采外包覆单面漂珠耐 火隔热复合项成品风營,角钢法兰螺检连接,法兰与风管内侧为冷热所桥结构,风管附件及衣材厚度应满足消防要求,风管耐火极 眼判定必须满足<<通风管道耐火试验方法>>(CB/T174282009)要求,并提供耐火性能型式难验报告,漂珠耐火隔热复合板由外层漂珠高耐板与溧珠耐火隔热板经无机,胶粘剂复合而成,燃 烧性能应...
