排烟风管可以采用薄钢板法兰(共板法兰)连接吗? 薄钢板法兰风管和共板法兰有什么区别
来源:消防技术流
![](/Upload/20240713151021Tlwo.png)

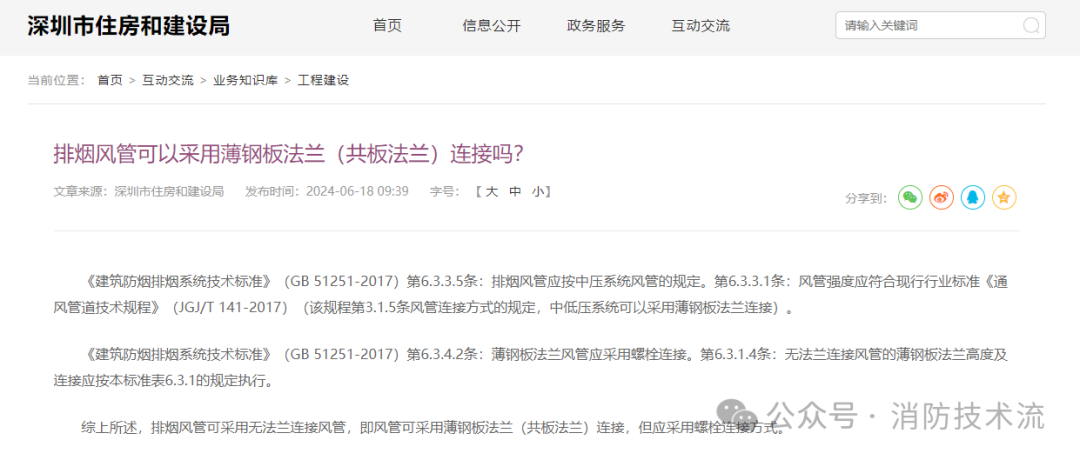

问:排烟风管可以采用薄钢板法兰(共板法兰)连接吗?
答:《建筑防烟排烟系统技术标准》GB 51251-2017第6.3.3.5条排烟风管应按中压系统风的规定,第6.3.31条:风管强应符合现行行业标准通风管道技术规程》JGJ/T 141-2017(该规程第3.1.5条风管连接方式的规定,中低压系统可以采用薄钢板法兰连接)。《建筑防烟排烟系统技术标准》(GB 51251-2017)第6.3.4.2条薄钢板法兰风应用检连,6.3.1.4条无法兰连接风的薄钢板法兰高度及连接应按本标准表6.3.1的规定执行。
综上所述,排烟风管可采用无法兰连接风管,即风管可采用薄钢板法兰(共板法兰)连接,但应采用螺检连接方式。
薄钢板法兰风管和共板法兰有什么区别

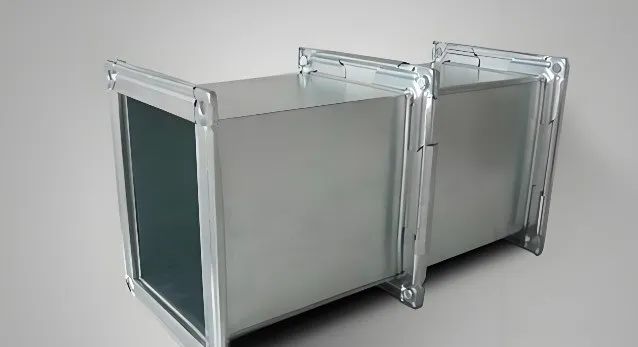

一、薄钢板法兰风管的特点和应用场景
薄钢板法兰风管是将通风管道两端的矩形法兰用螺栓和螺母连接在一起,使用薄钢板作为补助件的一种连接方式。其特点是连接紧固牢固,气密性好,力学强度高,受压能力较强,适用于高压和高速通风系统,比如工业场所和商业建筑的通风系统。
二、共板法兰的特点和应用场景
共板法兰是将通风管道两端叠压在一起,然后用螺栓将叠压在一起的板固定在一起的一种连接方式。其特点是制作简单,管道连接成本较低,不需要薄钢板做补助件,但气密性不如薄钢板法兰好,适用于一般性低压和低速通风系统,比如民用建筑和一些轻工厂的通风系统。
三、薄钢板法兰和共板法兰之间的区别
1.连接方式不同:薄钢板法兰是采用钢板和螺栓进行连接,共板法兰是两端叠压在一起,用螺栓紧固。
2.气密性不同:薄钢板法兰通过补助件使连接更为紧密,气密性更好;共板法兰在相同条件下的气密性较差。
3.适用范围不同:薄钢板法兰适用于高压和高速通风系统;共板法兰适用于低压和低速通风系统。
四、结论
综上所述,薄钢板法兰和共板法兰都是常见的通风管道连接方式,但其适用范围、连接方式和气密性都有所不同。选择哪种连接方式需要根据实际情况进行考虑,以确保通风系统的性能和质量。
