保温板一按一个坑：简易辨别能看出什么（聚氯乙烯高发泡板）

保温板一按一个坑：简易辨别能看出什么


在工地和材料堆场，经常能看到有经验的人拿起一块保温板，用拇指在板面上按一按、掂一掂、掰一掰，然后说一句"这块还行"或"这块不行"。

这种现场辨别有没有道理？有。它能快速筛掉明显有问题的材料。但它能看到的东西有限，**绝不能替代检测报告**。这篇就讲清楚：这些"土办法"各自能看出什么，又绝对看不出什么。


一、"一按一个坑"到底在提示什么

先说标题里这个现象。

用拇指按压板面，如果出现明显凹陷、回弹很慢、甚至留下一个坑不恢复，通常提示几个可能：

- **密度偏低**：同类材料密度不足，孔壁支撑不够；
- **发泡结构偏松**：泡孔过大或孔壁偏薄，抗变形能力弱；
- **固化或成型不充分**：材料内部结构没有完全稳定；
- **强度达不到要求**：抗压与抗变形性能与标示存在差距。

**这样的板装上墙之后，问题会在使用中放大**：厚度被压缩减薄、面层或抹面层随之开裂、锚固位置出现凹陷、在需要承重的部位（上人屋面、地坪、设备基础）直接失效。

**但这里必须补一句实话**：并不是"按不动就是好板"。不同材质的软硬本就不同——有些柔性类保温材料本身就可以按压变形，这是它的正常属性，不能拿硬质板的标准去衡量。**按压这一项，只在同类材料之间比较才有意义。**


二、现场能做的六个简易辨别

**1. 按压回弹——粗判密度与抗变形**
- 做法：拇指均匀用力按压板面，观察凹陷深度与回弹速度；
- 能看出：材料是否密实、有没有基本抗变形能力；
- 看不出：具体密度数值、抗压强度等级。

**2. 看断面泡孔——粗判结构**
- 做法：切一小块，看切面气孔；
- 能看出：泡孔是否细密均匀；孔壁是否完整；结构是否接近闭孔形态（气孔独立、切面致密）；
- 看不出：闭孔率的准确数值。粗糙、大孔、孔壁破损的板，其防潮与强度表现通常要打问号。

**3. 掂重量——粗判密度**
- 做法：同尺寸板材上手对比重量；
- 能看出：同材质之间密度高低的大致差异；
- 看不出：跨材质的优劣。**不同材质密度本就不同，重的那一块不一定更适合你的部位。**

**4. 滴水与短时浸泡——粗判憎水与吸水**
- 做法：在板面滴几滴水，观察是被吸收还是保持水珠；有条件时切小块做短时浸泡，观察增重与是否渗水；
- 能看出：表面憎水表现、材料是否容易"吃水"；
- 看不出：标准条件下的吸水率数值。**特别提醒：切口面因气孔被切开，比原始板面更容易吸水，测试时应区分表面与切面的不同表现。**

**5. 弯折与掰断——粗判脆性韧性**
- 做法：小条状试样缓慢弯折；
- 能看出：是偏脆（一折就断、断口崩边碎裂）还是有一定韧性；
- 看不出：长期使用中的尺寸稳定性与抗裂表现。

**6. 看外观与尺寸——粗判成型质量**
- 做法：观察板面平整度、色泽均匀性、有无收缩变形、缺角破损；用尺量长宽厚；
- 能看出：生产质量稳定性、尺寸偏差、运输与堆放损伤；
- 看不出：保温与防潮性能。


三、这几种辨别，不建议在现场做

**1. 用火烧来判防火——不建议**
现场用打火机烧，能看到的只有是否离火自熄、是否碳化等表面现象，**无法判定燃烧性能等级**。建筑材料的防火分级有严格的标准试验方法与判定指标，只能由具备资质的检测机构出具报告。**自行燃烧试验既不准确的，也存在安全风险。**

**2. 凭手感判导热——做不到**
导热系数是材料在特定条件下测得的物理参数，**没有任何手感方法能够判断**。手感软硬、轻重与导热性能之间不存在可靠对应关系。

**3. 凭切面光滑判质量——容易误判**
切面外观受切割工具与操作影响很大，不能作为质量依据，应结合泡孔结构一起看。


四、简易辨别的边界：能粗判什么，绝不能替代什么

| 简易方法 | 能粗判 | 不能替代 |
|---|---|---|
| 按压回弹 | 密实度、抗变形趋势 | 密度数值、抗压强度检测 |
| 断面观察 | 泡孔均匀性、结构形态 | 闭孔率检测 |
| 掂重量 | 同材质密度差异 | 导热系数、强度判定 |
| 滴水浸泡 | 憎水表现、是否易吸水 | 标准吸水率检测 |
| 弯折掰断 | 脆性或韧性趋势 | 尺寸稳定性、耐久性 |
| 外观尺寸 | 成型与运输损伤 | 保温与防潮性能 |

一句话：**简易方法用于"发现问题"，正规检测用于"证明性能"。**前者是筛子，后者是秤。


五、正规验收要看什么

进场验收与选材，最终要落到这些文件上：

1. **检测报告**：由 CMA/CNAS 资质机构出具，且为**该批次**；
2. **执行标准**：核对产品执行标准与项目设计要求是否一致；
3. **型式检验报告**：关注导热系数、密度、吸水率、压缩强度、燃烧性能等关键项；
4. **进场复验**：按项目要求对关键指标进行抽样复验；
5. **与设计文件对表**：厚度、密度等级、燃烧性能等级是否与设计要求一致；
6. **合格证与标识**：产品标识、生产信息、可追溯性。

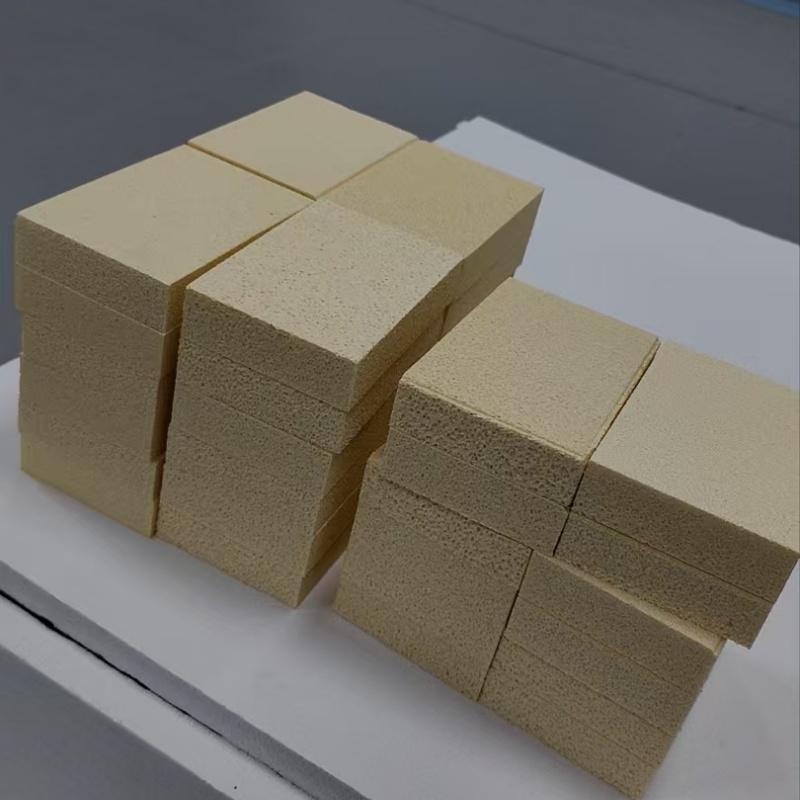

六、无机改性聚氯乙烯高发泡保温板的现场表现

以无机改性聚氯乙烯高发泡保温板为例（下列均为典型值，以第三方检测报告为准）：

**按压表现**：密度约 **70–100 kg/m³**，板材密实度与结构使其在同材质比较中，按压通常不易产生明显凹陷，具备基本的抗变形能力。

**断面表现**：闭孔率 **>95%**，切面气孔细密、结构致密，与其较低的吸水率（**<1%**）相互印证——这也是它在潮湿部位能保持热阻稳定的结构原因。

**掂重表现**：在常用硬质保温板材中属于相对轻质的一类，对既有结构与锚固系统附加荷载较小，搬运与裁切也更省力。

**承载表现**：具有抗压数据、可承重，在地坪、设备基础等部位具备应用可能，**但需经具体构造与承载力验算**，长期荷载变形与弹性模量数据应结合项目确认。

**其他**：导热系数约 **0.030 W/(m·K)**；适用温度区间约 **-170℃ ~ 80℃**；燃烧性能 **B1 / A2 级（按场景选用）**；理论使用寿命 **≥100 年（与建筑同寿命）**；闭孔结构不释放纤维。

> 需要说明：以上现场表现只是**辅助判断**，任何一项都不能作为验收依据。**验收认报告，不认手感。**


七、进场验收核对清单

- 板面按压无明显凹陷、回弹良好（同材质比较）
- 切面泡孔细密均匀，无明显大孔与破损
- 外观平整、无收缩变形、缺角与破损
- 尺寸偏差在允许范围内
- 板面滴水呈珠状、不易渗入（切面另论）
- 核对检测报告：CMA/CNAS 资质、该批次、关键项齐全
- 核对执行标准、燃烧性能等级与设计文件一致
- 按项目要求完成进场复验


八、结语

"一按一个坑"这句工地俗语，确实能提示一些问题——密度不足、结构偏松、强度存疑，这些都可能让保温层在后期压缩、开裂、失效。

但简易辨别的价值，在于**帮你发现该怀疑的地方**，而不是替你下结论。真正决定材料能不能用的，是那份 CMA/CNAS 检测报告、那份与设计文件对得上的参数表，以及那道按规范完成的进场复验。

手感可以先用，报告必须后到。

---

如需选型咨询、技术方案沟通或索取产品资料，欢迎联系：**135 6498 7686（同微信）**。



————————————————————————————

【免责声明】

本文为保温材料现场简易辨别方法的常识性分享，仅供读者参考，不构成任何工程设计、施工、材料验收或选型的专业依据。文中所述按压、观察、掂重、滴水、弯折等方法均为经验性粗判手段，受人为操作与环境条件影响较大，**不能用于判定导热系数、燃烧性能等级、吸水率、闭孔率及承载性能**，亦不可在不同材质之间横向比较。涉及防火安全的判定，必须由具备资质的检测机构依据现行标准（如 GB 8624 系列）进行，请勿自行进行燃烧试验。文中无机改性聚氯乙烯高发泡保温板的相关参数（密度约 70–100 kg/m³、闭孔率 >95%、吸水率 <1%、导热系数约 0.030 W/(m·K)、适用温度区间约 -170℃ ~ 80℃、燃烧性能 B1 / A2 级（按场景选用）、理论使用寿命 ≥100 年等）均为典型值，不同厂家、不同批次产品性能存在差异；其承载应用需经具体构造与承载力验算。实际应以该批次 CMA/CNAS 第三方检测报告及产品说明书为准，并以具备资质的设计文件与现场技术交底为准。作者不对依据本文内容做出的任何决策及可能产生的后果承担责任。
