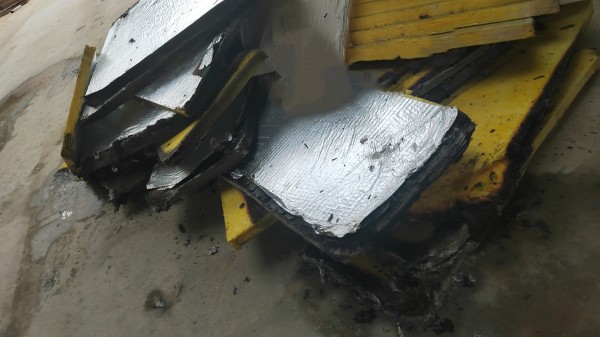

防排烟风管用玻璃棉包覆可靠吗？

根据全球几个知名的玻璃棉制造商官网，其公布的耐高温绝热玻璃棉产品的最高使用温度均在300~500℃，很难突破，这是由于玻璃棉制品的材料构成和生产工艺所决定的，生产玻璃棉的主要原料包括回收玻璃、石英砂、纯碱、石灰石等，原料经高温熔融后离心喷吹成纤，同时混合一定比例的酚醛树脂粘结剂固化定型而成。


构成玻璃棉的玻璃纤维的化学成分与普通玻璃基本一致，在600°C都会软化并熔融成球粒。而且作为玻璃棉制品纤维结构定型的酚醛树脂粘结剂，其可耐受的温度只有250～350°C，超过这个温度，制品中的粘结剂就开始挥发，最后失去粘结作用，使得制品成松散状态，结构损坏导致绝热失效。

玻璃棉能否真正守护火场安全

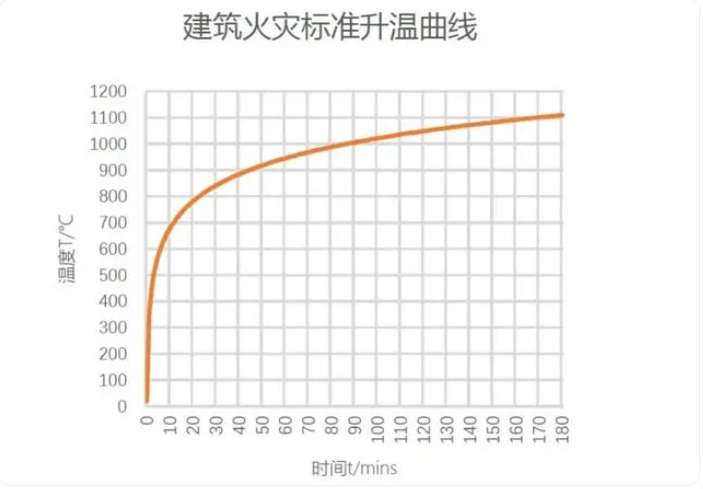

按下图国家标准 GB9978 建筑火灾标准温升曲线，亦是 GB17428-2009通风管道耐火测试所使用的温升曲线。火灾初期温度上升极为迅速，0.5小时温度即可达到842℃，1.0小时温度达到945℃，2.0小时温度达到1049℃。

根据标准温升曲线图不难得出结论：防火包覆材料达到0.5h耐火极限，其熔点必须高于842℃！防火包覆材料达到1.0h耐火极限，其熔点必须高于945℃！防火包覆材料达到2.0h耐火极限，其熔点必须高于1049℃！因此当火场温度仅为842℃时，玻璃棉制品就已经失去了结构完整性和隔热性，对火场中防排烟管道安全的保护也彻底丧失。

玻璃棉产品检验报告的真与假

首先，检验报告绝大部分都是真实的，这点毋庸置疑；其次，也是最为关键的，是玻璃棉外包覆体系须在检测样品中添加大量的高温胶，正是高温胶构成了玻璃棉防排烟管道具有完整性和隔热性的基础条件，但事实上，高温胶在实际使用时根本无法实现。因此，也无法确保检测和供货的一致性，存在潜在安全隐患。
