通风
管道设计是工业
管道工程中非常重要的一部分,对于比较复杂的民用建筑我们要注意协商解决各种通风
管道相碰及协调的原则,在通风系统中的通风
管道是相互连接的一个整体,必然得遵循各支路阻力平衡规律,如下中徽世纪星机电有限公司通风设备事业部详细讲解通风
管道设计阻力平衡问题!

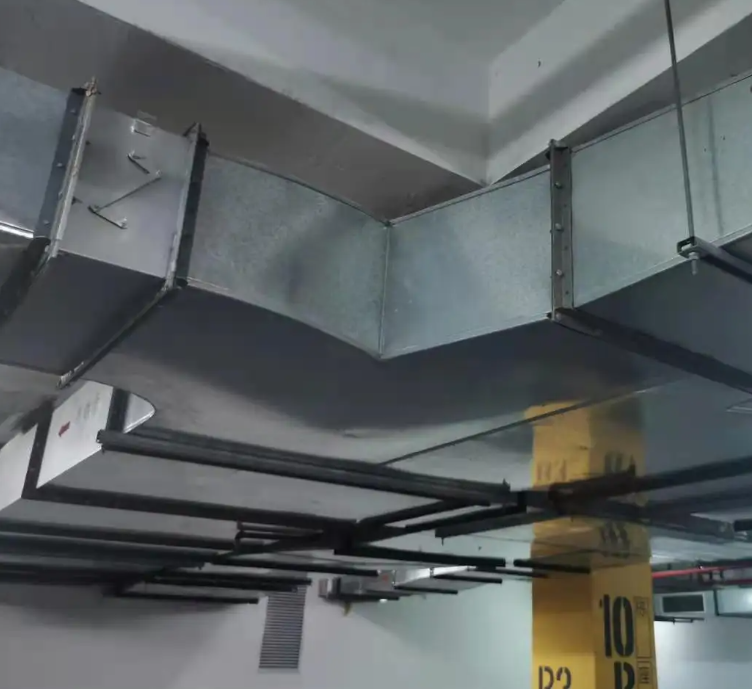

通风
管道施工原理
通风
管道主要应用在工业及建筑工程中,应用领域主要涉及:电子工业无尘厂房净化系统,医药食品无菌车间净化系统,酒店宾馆、商场医院、工厂及写字楼的中央空调系统,工业污染控制用除尘、排烟、吸油等排
风管、工业环境或岗位舒适用送
风管、煤矿抽放瓦斯用抽放瓦斯系统、煤矿矿井环境控制用送回风系统等等;
1)对于比较复杂的民用建筑,在设计阶段,各工种(暖通、给水排水,供电照明与建筑专业)首先应协商好空间分隔,定出每种
管道的标高范围。一般情况下不得越出给自己规定的界限。遇个别管段要越界时应与通风
管道其他工程协商。
2)解决各种通风
管道相碰及协调的原则,一般为:“小管让大管,有压让无压”。例如,自来水管与
风管相撞,则应当自来水管拐弯。冷、热水管与下水管相碰,则应改变冷、热水
管道。
3)施工前应设备总管的工程师,将各工种的管线,单线画在一张平面图上。每种
管道用一种彩色笔。在各交点处综合其标高,看是否有矛盾之处,及时发现,将问题解决在安装之前。
4)为了减少投资,节省空间,降低层高,有些敷设无坡度要求的
管道,可以穿梁敷设(如自来水
管道,消防喷洒干管等)。
通风
管道设计阻力平衡
一、在通风系统中的通风
管道是相互连接的一个整体,必然得遵循各支路阻力平衡规律,当
风管系统的结构 形式、
管道尺寸一经确定,在一定的
风机作用下,各段的风量是按阻力平衡规律自动分配的。在设计计算时未经阻力平衡计算,会导致系统实 际风量分配与设计不符。当然我们也可以通过调节
风阀来分配风量,但这样一来就又使非最不利环路的风压多余。所以在设计计算时考虑各环 路的阻力平衡具有现实意义。
然而,不少设计人员在进行风道水力计算及阻力平衡过程中仅仅凭经验估算或查图手算,这样费时费力还达不到理想效果。笔者所设计的计算 软件以excel为工作平台,用vba语言为开发工具,从而确保了程序的执行效率。
二、阻力自动平衡计算的基本步骤
风道系统阻力平衡自动计算的执行过程基本延用常规设计的计算步骤,主要如下:
①将各节点间的逻辑关系、管段的相关参数依次输入并保存,然后根据技术要求初步选定各管段的假定风速;
②根据假定风速自动计算管段当量水力直径及阻力损失;
③用节点逆寻法自动查找系统各环路的路径及阻力损失,并确定系统最不利环路;
④对非不利环路进行自动阻力平衡。
⑤对计算结果进行校核。
以上过程中只有工作量不大①、⑤需人工干预,而其他步骤全部由计算机自动完成。从而不但确保其计算速度及准确性,而且还可根据需要进 行适当的手工调整。
