某酒库通风系统及防烟系统的电气设计

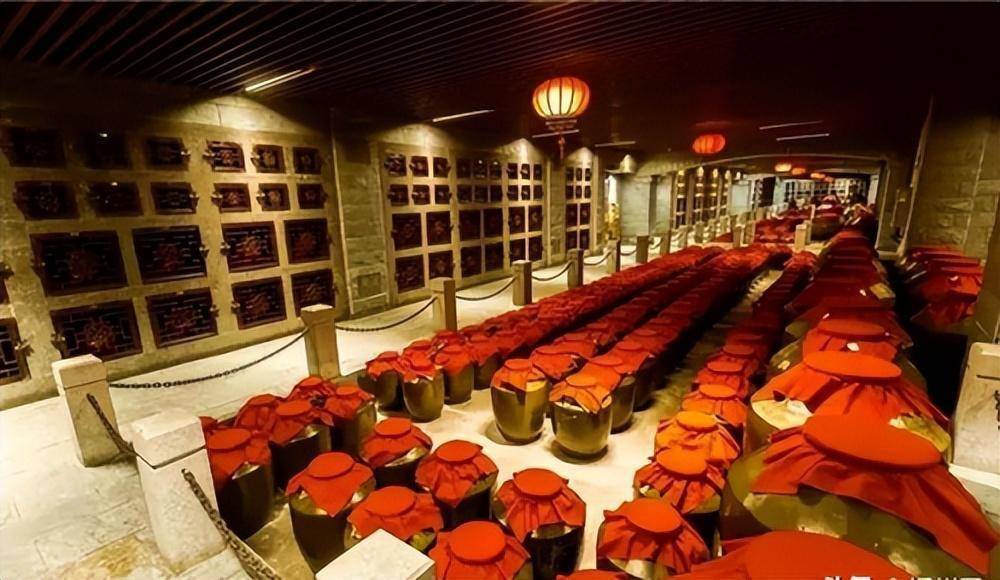

摘要：某陶坛酒库总建筑面积约27000平方米，建筑层数为5层，建筑分类为多层甲类仓库。其贮酒间属于可能存在爆炸危险气体的场所，依据规范设置事故通风系统；避难走道及其前室设置机械防烟系统。事故通风系统和防烟系统设置的目的是为了保障人身及场所安全，其重要性不言而喻，如何保障其供电和运行的可靠是电气设计的主要目的。两个系统的使用场所和功能不同，其配电系统和控制原理的设计也不同。本文将结合规范阐述该酒库通风系统和防烟系统配电和控制设计的思路和步骤。
某酒库通风系统及防烟系统的电气设计
酒库事故通风系统防烟系统配电和控制
1事故通风系统的配电和控制设计
1.1事故风机的配电
本工程共五层，每层共14间贮酒间，每间贮酒间设置一台防爆轴流风机用于事故通风，功率根据房间面积的大小对应为4kW或3kW。本工程属于甲类储存场所，依据GB50694-2011[1]，事故风机按二级负荷供电且其过载保护不应直接停排风机。依据GB50052-2009[2]，二级负荷的供电系统，宜由两回线路供电。本工程每层设一台事故风机配电箱，配电箱采用两路进线并设置自动切换装置。为了更直观的表达设计，简化后的系统示意图如图1.1所示。
图1.1.1事故风机楼层配电箱系统图
本工程为事故通风系统设置两台总配电箱，一台为事故风机楼层配电箱提供常用电源，另一台为事故风机楼层配电箱提供备用电源。
1.2事故风机的控制
依据GB50019-2015[6]及工艺运行要求，事故风机的控制要求如下：
（1）事故通风的通风机应分别在室内及靠近外门的外墙上设置电气开关，一旦发生紧急事故时便于风机立即开启；
（2）贮酒间属于可能存在爆炸危险气体（乙醇）场所，设置有爆炸危险气体(乙醇)浓度监测及报警装置。当空气中的乙醇浓度达到20%时，气体浓度报警控制器会报警并联锁起动事故通风系统。
（3）事故风机属于重要非消防负荷，火灾时不会按切断正常电源那样由联动控制器通过分励脱扣器使断路器跳闸来停止风机运行，而是通过二次控制回路来停风机。火灾后通风系统的风管中的70°防火阀关闭，直接联动控制风机停止。
2防烟系统的配电和控制设计
本工程的避难走道及其前室设置机械防烟系统，当发生火灾后，加压送风机起动往前室或避难走道送风，防止烟气进入人员疏散路径。本工程共设置29台加压送风机，功率均为11kW，其中28台用于前室。屋顶处根据每层贮酒间前室的位置对应设置16间加压送风机房，每间风机房内风机数量不一。
2.1加压送风机的配电
加压送风机属于消防用电负荷，供电等级按二级。消防用电设备应采用专用供电回路，当生产、生活用电被切断时，仍应保证消防用电。本工程为加压送风机设置两路供电电源，依据GB50016-2014[3]，加压送风机房的消防用电设备应在其配电线路的最末一级配电箱处设置自动切换装置。本工程共16间加压送风机房，故在每间风机房设置一台双电源切换箱用于末端配电，共16台。每一台双电源切换箱根据风机数量配出回路。
在顶层电井处设置两台加压送风机配电总箱，一台为加压送风机双电源切换箱提供常用电源，另一台为加压送风机双电源切换箱提供备用电源。两台配电总箱的电源进线均为消防专用供电回路。
2.2加压送风机的控制
加压送风机的起、停及信号反馈应满足消防联动控制要求。依据GB50116-2013[4]，加压送风机控制要求如下：
(1)火灾时由消防控制中心开启着火层及其上下层前室及本层避难走道的电动多叶送风口并联锁开启加压送风机送风；
(2)防烟风机的起、停按钮应采用专用线路直接连接至消防控制室的手动控制盘，直接手动控制防烟风机的起动、停止；
(3)当70°排烟防火阀在关闭后应直接联动控制风机停止；排烟防火阀及风机的动作信号应反馈至消防联动控制器。
防烟风机的控制原理图参见国家标准图集16D303-2[5]第14页，该原理图适用加压送风机在配电箱上控制，过载只报警，消防联动模块提供DC24V有源连续信号。控制电缆接至消防控制室手动控制盘的作用为手动控制起、停风机；电缆通过消防模块接入消防系统的作用是通过模块由消防联动控制器控制风机起、停以及反馈风机的工作状态和故障状态到消防控制室。
3结束语
酒库的通风系统和防烟系统是保证安全生产和人员安全的必要措施，但是事故风机和防烟风机的设置场所和功能我们应该明确区分和了解。虽然二者的供电要求负荷等级均为二级，但事故风机属于非消防负荷，其控制要求和用于消防的加压送风机是不一样的，事故风机也不会像消防风机那样在火灾时参与消防工作。这就要求设计师充分了解两个系统的功能和控制要求，时刻结合规范，才能在实际工程中做出正确的电气设计。
参考文献
[1]GB50694-2011，酒厂设计防火规范[S]，北京：中国计划出版社，2011.
[2]GB50052-2009，供配电系统设计规范[S]，北京：中国计划出版社，2010.
[3]GB50016-2014，建筑设计防火规范（2018年版）[S]，北京：中国计划出版社，2018.
[4]GB50116-2013，火灾自动报警系统设计规范[S]，北京：中国计划出版社，2013.
[5]16D303-2，常用风机控制电路图[S]，北京：中国计划出版社，2016.
[6]GB50019-2015，工业建筑供暖通风与空气调节设计规范[S]，北京：中国计划出版社，2015.
