火克(Hawk)纤维增强硅酸盐板做防排烟风管的方式？

火灾发生时，防火风管能在防火时间内有效地抑制火灾蔓延，并保证通风排烟系统的正常运行。它适用于穿越防火分区时的机械加压送风系统和穿越防火分区时的机械排烟系统。也可作厨房、浴室、厕所等排风管道。

防火风管常用的材质为火克(Hawk)纤维增强硅酸盐板。

一、材质性能
1、物理性能：按JC/T564-2000的标准检测
密度  1250 kg/m3

抗折强度  12.5 MPa

导热系数  0.13 W/m●K (平均温度25.6℃)

含水率  6.8%

螺钉拔出力  83.6 N/mm

湿胀力  0.17%

2、燃烧性能：根据《建筑材料燃烧性能分级方法》GB8624-1997检测，板材燃烧性能达到A级不燃材料。

3、环保性能：依据《轻质墙体板材》HBC19-2005检测，板材不含石棉。

4、防火性能：根据《通风管道的防火试验方法》GB17428-1998检测：

8mm厚板材制作的自撑式防火风管防火性能达到120min内可以保持完整性和稳定性；

12m厚板材制作的自撑式防火风管防火性能达到180min内可以保持完整性和稳定性；

9mm厚板材制作的金属风管防火包覆构件防火性能达到180min内可以保持完整性和稳定性。

5、板材规格：板材的标准规格(长x宽)2440 an x 1220 mm，厚度为6~12 m。选用的厚度由风管的防火极限(小时)确定。

6、材料加工性：易加工，可切割，可制成任何规格的防排烟风管及金属风管外侧的防火包覆。

二、防火风管及金属风管防火包覆层的制作与安装
1、风管制作
①、风管板材尽量避免拼接，需拼接时采取加固措施。
②、板材与型龙骨的固定用自攻螺钉，间距为200mm；管段与管段、管段与弯管、三通的拼接螺钉间距为150mm，自攻螺钉孔孔径为中2.8mm。
③、板与板的接缝处应采用不燃性密封胶填塞、刮平。

④、风管每节管段(包括三通、弯管等管件)的两端应平行，与管中线垂直。

⑤、制作弯管时，当其内弧半径小于等于30m时，圆弧用弦代替；内弧半径大于00mm时，圆弧用折线代替。

⑥、制作内外直角弯管、内斜线外直角弯管时，当长边尺00m时，应设置导流片。导流片片数宜按风管长边尺寸b确定：当6<10m时，设1片；当000m(6<500m时，设2片；当b>1500m时， 设3片。导流片采用镀锌钢板制作。

2、风管加固

当风管长边尺b<10m时，不需要加固；当100m1500m时， 每节管段接头用L50x4角钢法兰连接。

3、安装

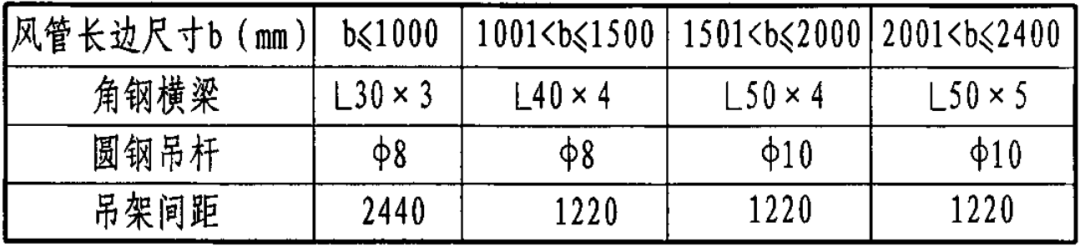

①、风管水平吊装用的横梁、吊杆规格及支架间距见下表。

②、在不受力的前提下，两风管接口处用自攻螺钉将100m宽的板条覆于接缝处，所有自攻螺钉需沉入板内1mm。

③、风阀等部件及设备与防火风管连接时，应单独设置支吊架，风管的支吊架距风口、风阀及控制机构的距离不少于200mm。

④、在弯管、三通、四通等处，吊装时应加强。

⑤、风管垂直，安装支架的间距差不超过2.4m，每根风管支架数量不少于2个，并应适当增加支吊架与风管的接触面积。
