排烟管道设计要点总结

1、机械排烟系统应采用管道排烟，且不应采用土建风道。
2、排烟管道的基本要求：
①、应为不燃材料且内璧光滑；
②、当排烟管道的内壁为合属时，管道设计风速不应大于20m/s；
③、当排烟管道的内壁为非金属时，管道设计风速不应大于15m/s。
④、排烟管道的厚度应按现行国家标准《通风与空调工程施工质量验收规范》GB 50243的有关规定执行。
3、应保证排烟管道及其连接部件在烟气温度280℃条件下，能保持其结构完整性不少于30min。
4、竖向设置的排烟管道应设在独立的管道井内，排烟管道的耐火极限不应低于0.50h。排烟管道的管道井应采用耐火极限不小于1.00h的隔墙，以及乙级防火门与相邻区域分隔。
对于建筑高度大于250m的建筑，管道井与相邻区域之间防火隔墙的耐火极限不应低于2.00h，检查门应为甲级防火门。

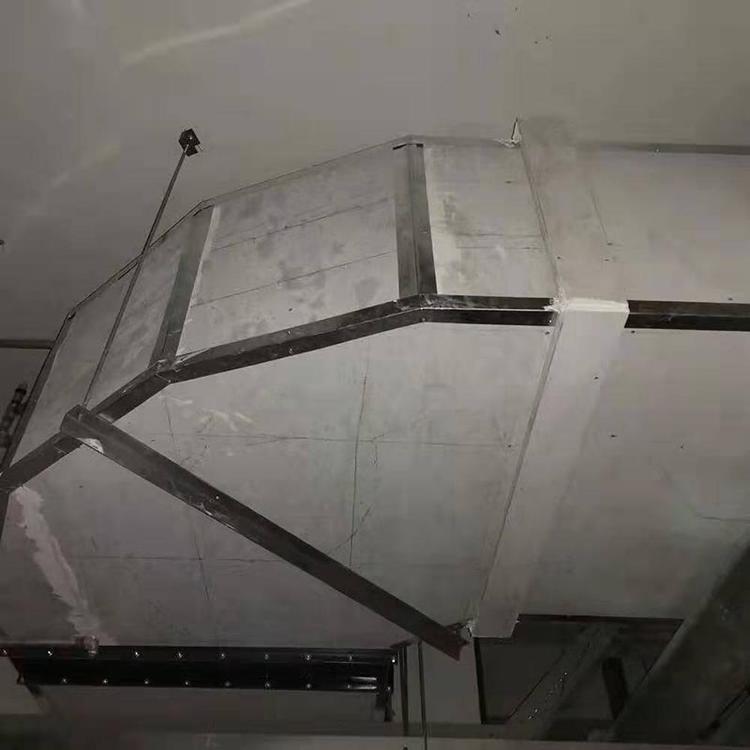

5、水平设置的排烟管道的设置要求：
①、有吊顶时，应设置在吊顶内，设置在走道部位的排烟管道，其管道的耐火极限不应低于1.00h，其他部位的管道耐火极限不应低于0.50h；当吊顶内有可燃物时，吊顶内的排烟管道应采用不燃材料进行隔热，并应与可燃物保持不小于150mm的距离。
②、无吊顶时，直接设置在室内的排烟管道的耐火极限不应低于1.00h。
【特例1】穿越防火分区的排烟管道耐火极限不应低于1.00h。
【特例2】设备用房和汽车库的排烟管道耐火极限可不低于0.50h。
6、下列机械排烟系统排烟管道部位，应设置排烟防火阀：
①、垂直风管与每层水平风管交接处的水平管段上；

②、一个排烟系统负担多个防烟分区的排烟支管上；
③、排烟风机入口处的主管道上；
④、穿越防火分区处的排烟管逆上。
