要想防烟排烟系统好,风管耐火极限需确保!需严格按行业要求标准施工！

来源： 复合风管网 日期：2023-04-27 09:15:59 点击： 属于：标准法规

《江苏省民用建筑工程消防验收常见问题解析及防治指南》热点解读
防烟排烟系统在火灾时承担着向楼梯间、前室加压送风或者排除室内烟气等任务，保障人员安全疏散，为消防救援提供条件。火灾期间，要保证楼梯间、前室内部的压力高于走道，使得烟气难以进入，因此加压送风管道应具备一定的耐火极限以维持防烟系统的持续有效性；同样，排烟系统启动以后，烟气经由排烟口、排烟风管，通过排烟风机排至室外，系统也应具备一定的耐火极限以保持排烟系统的持续有效性。

高层建筑，大型公共建筑、地下工程等密闭场所，一旦发生火灾事故容易造成重大人员伤亡，防烟排烟系统的重要性不言而喻！本期由《江苏省民用建筑工程消防验收常见问题解析及防治指南》通风和空调专业编写组专家为大家解读防烟排烟系统风管的耐火极限问题。

防烟排烟系统风管
防烟系统风管就是机械加压送风管道，加压送风管路中的防火阀熔断温度为70℃。排烟系统风管分排烟风管和排烟补风两种管道，排烟管路中的防火阀称为排烟防火阀，熔断温度为280℃；排烟补风管路中的防火阀熔断温度为70℃。

风管的耐火极限
风管的耐火极限是根据《通风管道耐火试验方法》GB/T 17428-2009进行检测的，耐火极限分耐火完整性和耐火隔热性两个检验项目，风管耐火极限取两者中的低值。检验报告一般为5页，第1页是检验结论，第2页是检验结果汇总表，第3页是试件说明，第4页是试件示意图，第5页是耐火试验前后的试件照片。

风管耐火极限常见问题
在消防验收阶段，时有发现防烟排烟系统管道不满足耐火极限的情况，分以下几种：

1)

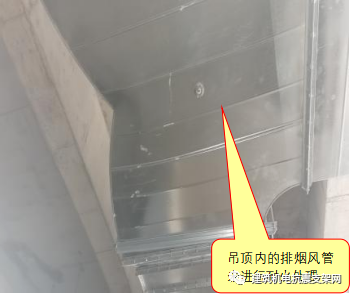

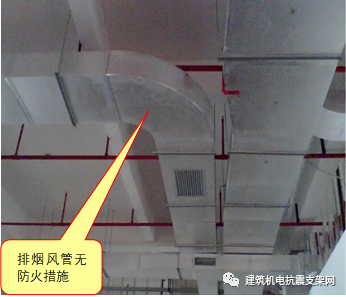

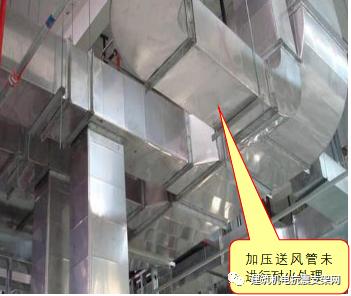

防烟、排烟管道未进行防火处理和不燃材料进行隔热，其耐火极限未达到设计或规范要求;【图示1】【图示2】【图示3】
2)

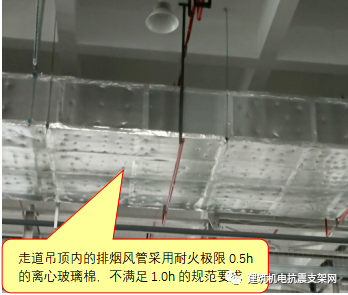

走道吊顶内的排烟风管的耐火极限不满足1.0h的规范要求；【图示4】
3)
采用涂刷防火涂料来实现风管耐火极限时，未能提供相应的型式检验报告。

产生原因
01
设计图纸仅在设计说明中用文字注明防烟排烟系统风管的耐火极限，未规定耐火做法，平面图未分别注明防烟排烟系统风管的耐火极限；
02
施工人员仅按平面图施工，对图纸设计说明未予关注。

规范要求
《建筑防烟排烟系统技术标准》(GB 51251-2017)规定：

3.3.8 机械加压送风管道的设置和耐火极限应符合下列规定：

2 水平设置的送风管道，当设置在吊顶内时，其耐火极限不应低于0.50h；当未设置在吊顶内时，其耐火极限不应低于1.00h。

4.4.8 排烟管道的设置和耐火极限应符合下列规定：

2 竖向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不应低于0.50h。

3 水平设置的排烟管道应设置在吊顶内，其耐火极限不应低于0.50h；当确有困难时，可直接设置在室内，但管道的耐火极限不应小于1.00h。

4 设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.00h，但设备用房和汽车库的排烟管道耐火极限可不低于0.50h。

4.4.9 当吊顶内有可燃物时，吊顶内的排烟管道应采用不燃材料进行隔热，并应与可燃物保持不小于150mm的距离。

4.5.7 补风管道耐火极限不应低于0.50h，当补风管道跨越防火分区时，管道的耐火极限不应低于1.50h。
正确做法及防治指南
01
设计说明注明加压送风管道、排烟管道、排烟补风管道满足耐火极限的具体做法，应按照现行国家标准《通风管道耐火试验方法》GB/T 17428的测试方法，当耐火完整性和耐火隔热性同时符合规范要求时方为合格。平面图注明加压送风管道、排烟管道、补风管道的耐火极限。
03

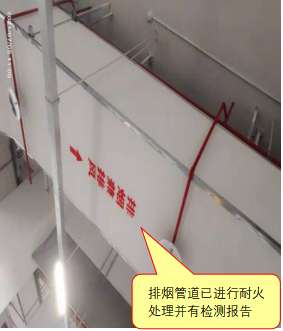

防烟排烟系统风管可采用有型式检验报告的成品风管（高层建筑及9度地区的建筑应采用热镀锌钢板或钢板制作），或用外包防火板、外包防火卷材、外包离心玻璃棉等措施，保证防烟排烟系统风管满足规范要求的耐火极限。其中防火板、防火卷材的耐火极限应提供国家防火建筑材料质量监督检验中心出具的型式检验报告，离心玻璃棉应提供符合现行国家标准《绝热用玻璃棉及其制品》GB/T 13350测试要求的产品检测报告。选择相应耐火极限的做法时，还要按照检测报告注明的做法进行施工。

/
结语
防烟排烟系统风管满足一定的耐火极限，才能保证防烟排烟系统的正常运行，通过防烟系统确保楼梯间、前室的安全，通过排烟系统排除烟气，从而构建安全的疏散通道，保证人员疏散并为消防救援提供条件。
