新规取消了《建筑防烟排烟系统技术标准》GB51251-2017对内衬风管的强制性要求？2023年3月1日起，此强规取消！

2023年3月1日，最新规范《消防设施通用规范》GB55036-2022即将实施。新规取消了《建筑防烟排烟系统技术标准》GB51251-2017对内衬风管的强制性要求！

2018年8月1日，史上最严防排烟标准《建筑防烟排烟系统技术标准》GB51251-2017实施，其中强条3.3.7和4.4.7规定：送风（排烟）系统应采用管道送风（排烟），且不应采用土建风道，送风（排烟）管道应采用不燃材料制作且内壁应光滑。

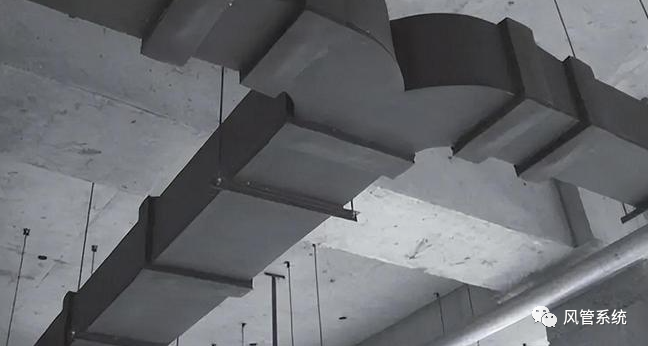

土建井道内衬风管，给工程增加了不小的施工难度和造价！

《建筑防烟排烟系统技术标准》GB51251-2017强条要求：

3.3.7 机械加压送风系统应采用管道送风，且不应采用土建风道。送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为金属时，设计风速不应大于20m/s；当送风管道内壁为非金属时，设计风速不应大于15m/s；送风管道的厚度应符合现行国家标准《通风与空调工程施工质量验收规范》的规定。



4.4.7 机械排烟系统应采用管道排烟，且不应采用土建风道。排烟管道应采用不燃材料制作且内壁应光滑。当排烟管道内壁为金属时，管道设计风速不应大于20m/s；当排烟管道内壁为非金属时，管道设计风速不应大于15m/s；排烟管道的厚度应按现行国家标准《通风与空调工程施工质量验收规范》的有关规定执行。

设置这项强制要求的原因是，土建竖井尺寸较小，保持内表面光滑的难度较大，而且部分土建竖井施工过程中会遗留较多施工孔洞，要求设置内衬风管是出于减小风阻和减少漏风的考虑。

鉴于这两年工程实际应用中遇到的问题，提醒设置内衬风管的项目：设计图纸应注明竖井内衬风管的材质、耐火极限、做法和尺寸，内衬风管时还应考虑施工的便利，施工人员要主动与土建施工单位协调内衬风管的施工顺序。

源自丨川大设计东创分院（作者刘海滨）

1. 土建竖井内设置金属风管时，为减少风管安装难度，同时减少土建风井尺寸，竖井井壁应尽可能采用后砌墙的方式，且采用后砌墙体时，建筑图纸上应注明该墙体应在设备专业风管安装完成后砌筑。

2. 竖井内设置金属风管的施工顺序应为：钢筋混凝土墙、板→金属风管→后砌建筑砖墙。

3. 风井应尽量避免三面都是混凝土墙的情况，因此类情况风管安装困难，且安装需预留的空间大，对面积影响比较大。

a. 风管连接时需要在风管连接处的四个角进行螺栓连接，安装时应考虑风管四个角上螺栓的合理安装空间。风管四边的插条或弹簧夹可在风管连接处靠外侧安装后，利用工具推至合适位置即可，因此其余区域无需预留人员进入所需的安装操作空间（附图一）。

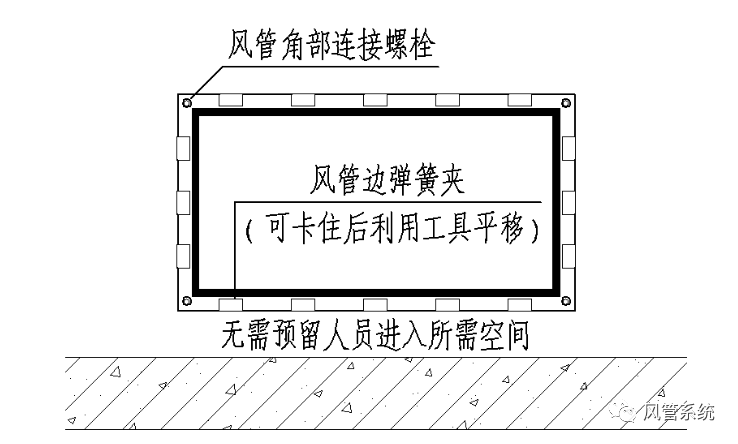

附图一：共板法兰风管连接处详图

b. 对于风井井壁有三面都是后砌的情况，风管连接处四角的螺栓都容易安装，因此风管与混凝土墙体间仅需预留150mm空间安装即可（附图二）。

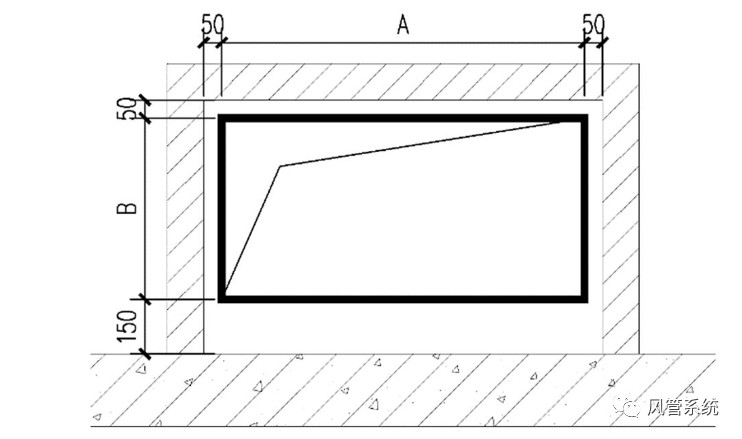

附图二：三面后砌墙风管安装尺寸

c. 对于两面后砌井壁，若风管长度或宽度不超过500mm，安装人员可在风管外侧对墙角处风管连接螺栓进行安装，风管两侧也仅需预留150mm的空间即可；若风管长度和宽度都超过500mm，安装人员需进入风管与墙体之间的空间对墙角处风管进行连接，因此应保证有一边的风管与墙体之间的距离不小于350mm，此边可以是风管较短的边，可节约安装空间（附图三）。

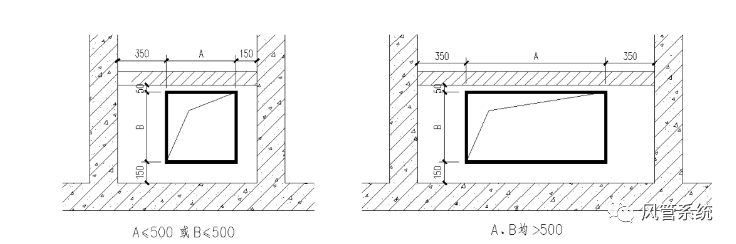

附图三：两面后砌墙风管安装尺寸

d. 若风井仅有一面井壁可后砌，风管长度或宽度不超过500mm时，需要在风管一侧预留350mm的安装空间，以便安装人员对后侧风管进行连接；若风管两边长度均超过500mm，需要在风管两侧均预留350mm的安装空间，以便多风管后侧角部螺栓及背面进行连接（附图四）。

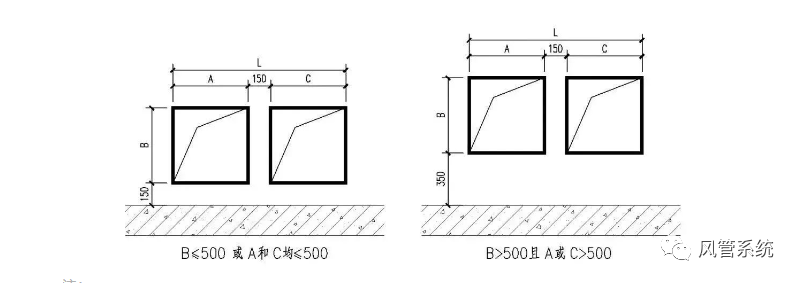

附图四：一面后砌墙风管安装尺寸

e. 一个竖井内设置多个风管时，风管间距及风管距墙的距离也应按上述原则确定（附图五、附图六）。

注：

a. 本示意图仅适用于单排风管。

b. 对于三面后砌墙，多风管需考虑中间处角部螺栓的安装，若B>500且A或C>500，则风管背面距墙的距离不应小于350mm。

c. 其余情况风管距墙的距离根据几个风管的总长度L和宽度B按上图确定。

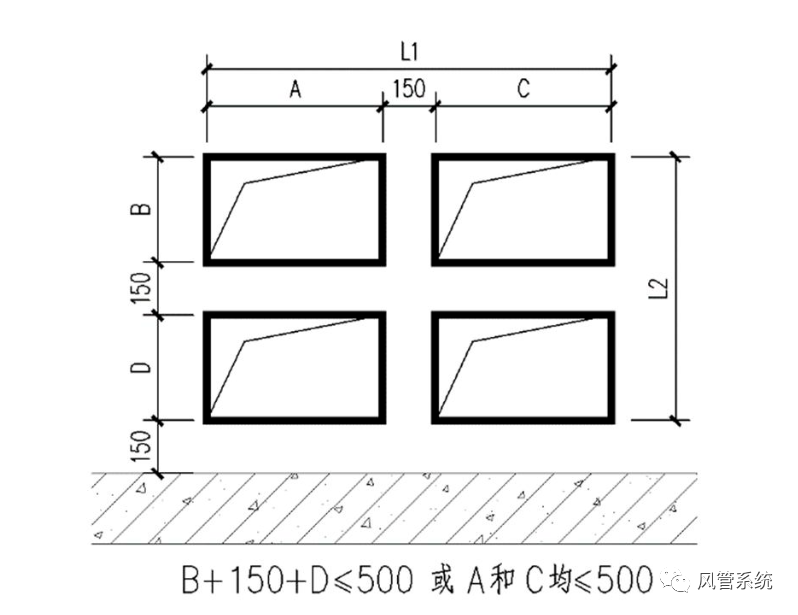

附图五：两个及以上风管并排安装时的安装尺寸

注：

a. 多风管安装，原则上遵循上述原则，即安装人员能用手直接触及每个风管的四角，且有150mm的安装空间。

b. 风管连接处的固定弹簧夹应能够安装（当风管边长小于200时可不考虑）。

c. 上图为风管尺寸均小于等于500的情况，超过500时按前述规则确定。

附图六：多排多个风管安装时的安装尺寸

f. 若建筑不是高层，风管竖向长度不超过30m，有条件在风井顶部无墙区域进行风管连接后从上部深入竖井，到位后再做固定，此时风井内风管与混凝土墙距离不小于100，与后砌墙距离不小于50mm即可（附图七）。

注：

a. 吊装竖向风管的总长度应小于等于30米。

b. 可从屋面吊装或在四周均为后砌墙的楼层连接时可采用上图尺寸，当井道内为多风管布置时，风管间距应为100mm。

c. 若不能从屋面吊装或风管连接层非四面后砌墙时，做法同前。

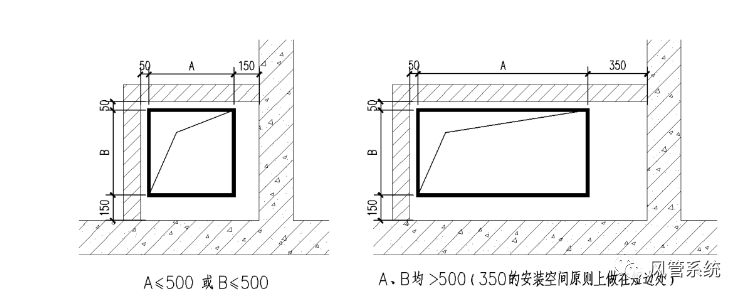

附图七：吊装风管安装尺寸（适用于顶部风管连接完成后向下伸入风井安装）

彩钢酚醛复合风管订购咨询：4001141828

1. 风井内结构板留洞不应以风井尺寸为依据，因风管安装空间较大，板上留洞过大会造成安装时的不方便及安全隐患。

2. 留洞应以满足风管安装要求为依据，风管距风井内壁距离≤100mm时，楼板留洞应留至风井内壁，风管距风井内壁距离>100mm时，楼板留洞应只比风管大100mm，结构墙边应保留250mm楼板，以利于安装人员进入进行风管施工（附图八）。

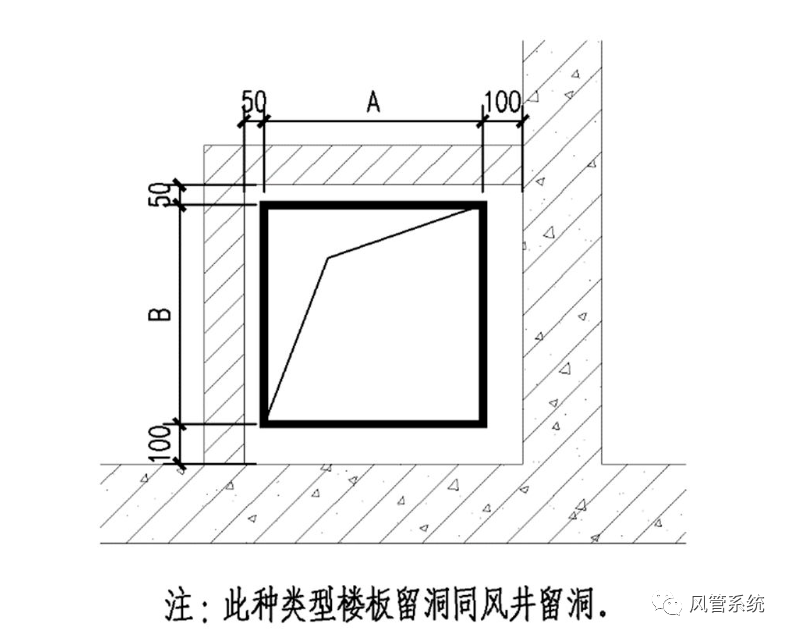

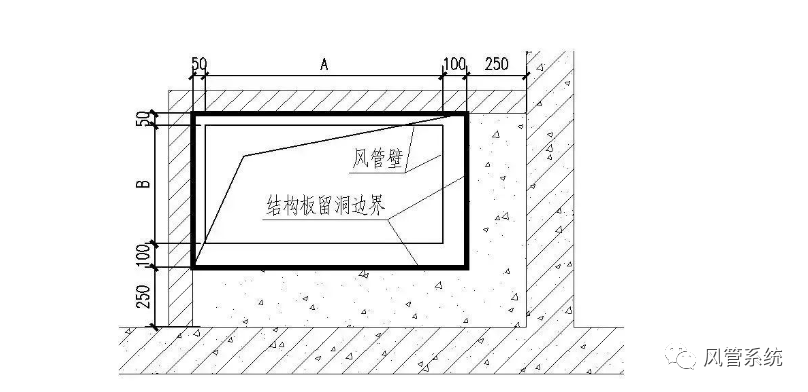

附图八：风井内结构楼板留洞尺寸

以上各示意图均为非保温风管，标注风管与土建风井之间的最小安装距离，当风管为保温风管，且风管采用橡塑保温材料时，在此基础上，每根风管周边增加50间距（两根风管之间的总间距增加100）。

备注：来源：网络，复合风管材料生产商，信息来自互联网，仅供行业阅读参考！如有问题，联系删除，投诉或建议：400 114 1828
