耐火极限0.5小时的参考板材厚度25MM，耐火极限1.0小时的参考板材厚度40MM，耐火极限2.0小时的参考板材厚度70MM

2021-03-24 23:12:52

风管管材

设计图中所注尺寸均以毫米计，标高均以米计。土建风井有内衬风管部分的，要求所内衬的风管安装完毕后，土建才能进行围合风井施工。
风管布置每层除设计注明外，均按照顶贴梁底安装为原则，风管所给标高均为风管贴梁底折算后相对于本层建筑的底部标高。风管遇到结构空间起伏处，以乙字弯连接，乙字弯两端风管也均以顶贴梁底为原则。
标高标注：设计平面图中所注风管的标高，除特别注明外均为相对于本层建筑底板的相对标高。对于圆形风管，以中心线为准；对于矩形风管，以风管底为准。变径风管安装时，处图中注明外均顶平偏心安装。
空调送回风管、新风管空调，选用搞菌型双面彩钢板复合风管，规格按照图纸标注尺寸加工，工厂化成品风管。抗菌性能按GB/T21510-2008标准，抗菌率达到99%以上。其彩钢板复合风管内外层基板厚度大于等于0.32MM，保温夹芯材料为A级不燃玻纤，风管要求气密性好漏风量小于3%，热阻值大于0.81m2.k/w。风管安装按照《通风与空调工程施工质量验收规范GB50243-2016》标准执行。
所有空调室外空气引入管，非消防通风类送风管、排风管均采用镀锌板材及共板法兰工艺制作，风管配件、板材厚度和允许漏风量等均应符合《通风和空调工程施工质量验收规范》GB50243-2016低压系统风管的规定。

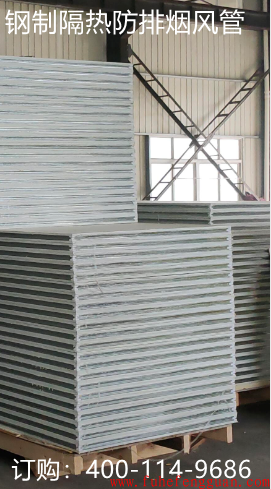

加压送风系统、排烟系统及排风兼排烟系统风管，选用钢质隔热防排烟风管管，风管板芯材由无机耐火层与高分子隔热层组成，双面复合压花彩钢，耐火极限判定必须满足GB/T17428（通风管道耐火试验方法）要求，当耐火完整性和隔热性同时达到时，方能视作符合要求。并提供防排烟风管耐火完整性与隔热性检测报告。耐火极限0.5小时的参考板材厚度25MM，耐火极限1.0小时的参考板材厚度40MM，耐火极限2.0小时的参考板材厚度70MM。
以上采用镀锌钢板管材风管的类型，其厚度如下：

类别直径D或长边b	圆形风管	矩形风管		类别直径D或长边b	圆形风管	矩形风管
类别直径D或长边b	圆形风管	中低压系统	高压系统	类别直径D或长边b	圆形风管	中、低压系统	高压系统
D(b)≤320	0.5	0.5	0.75	1000＜D(b)≤1250	1.0	1.0	1.2
320＜D(b)≤450	1.5	0.6	0.75	1250＜D(b)≤2000	1.0	1.2	1.5
450＜D(b)≤630	0.6	0.75	1.00	2000＜D(b)≤4000	1.2	1.2	按设计
630＜D(b)≤1000	0.75	0.75	1.00

注：螺旋风管的钢板厚度可适当减少10%-15%；排烟系统风管钢板厚度按高压系统；不适用于地下人防与防火隔墙的预埋管。
