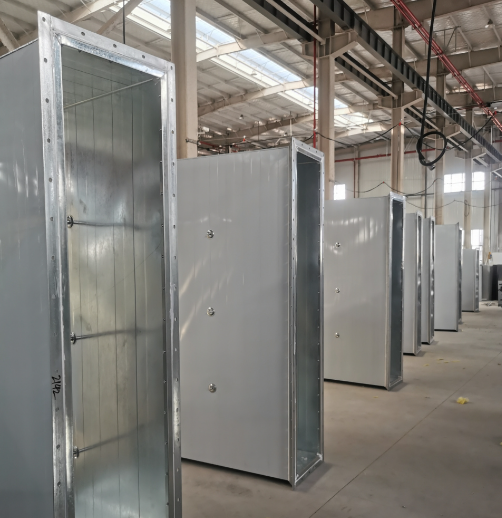

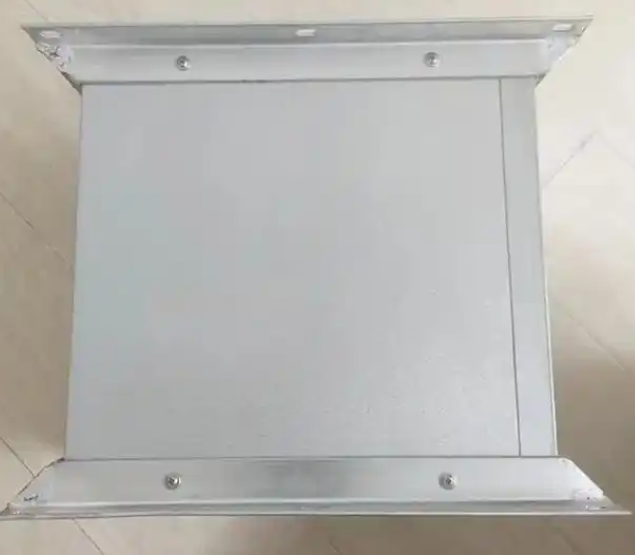

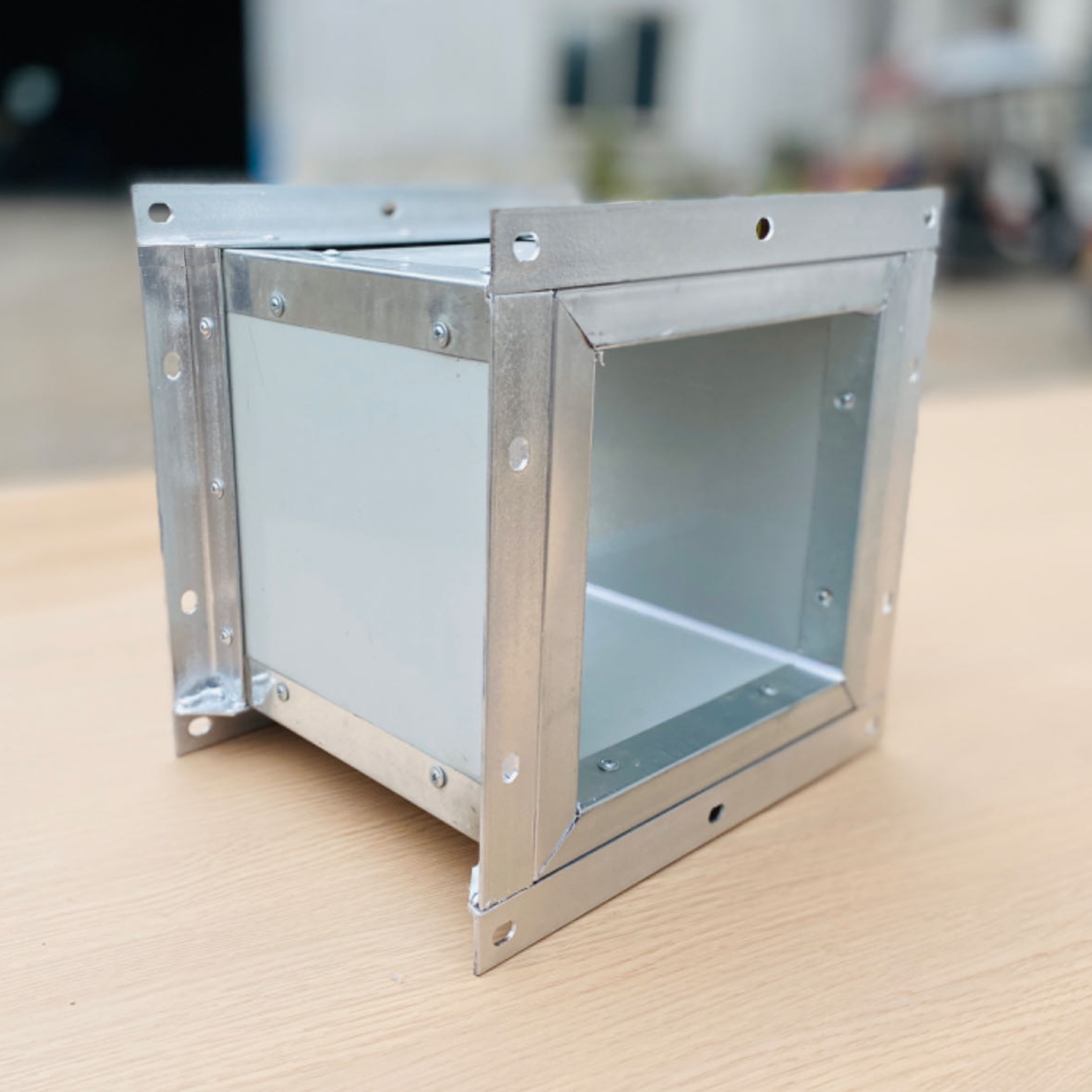

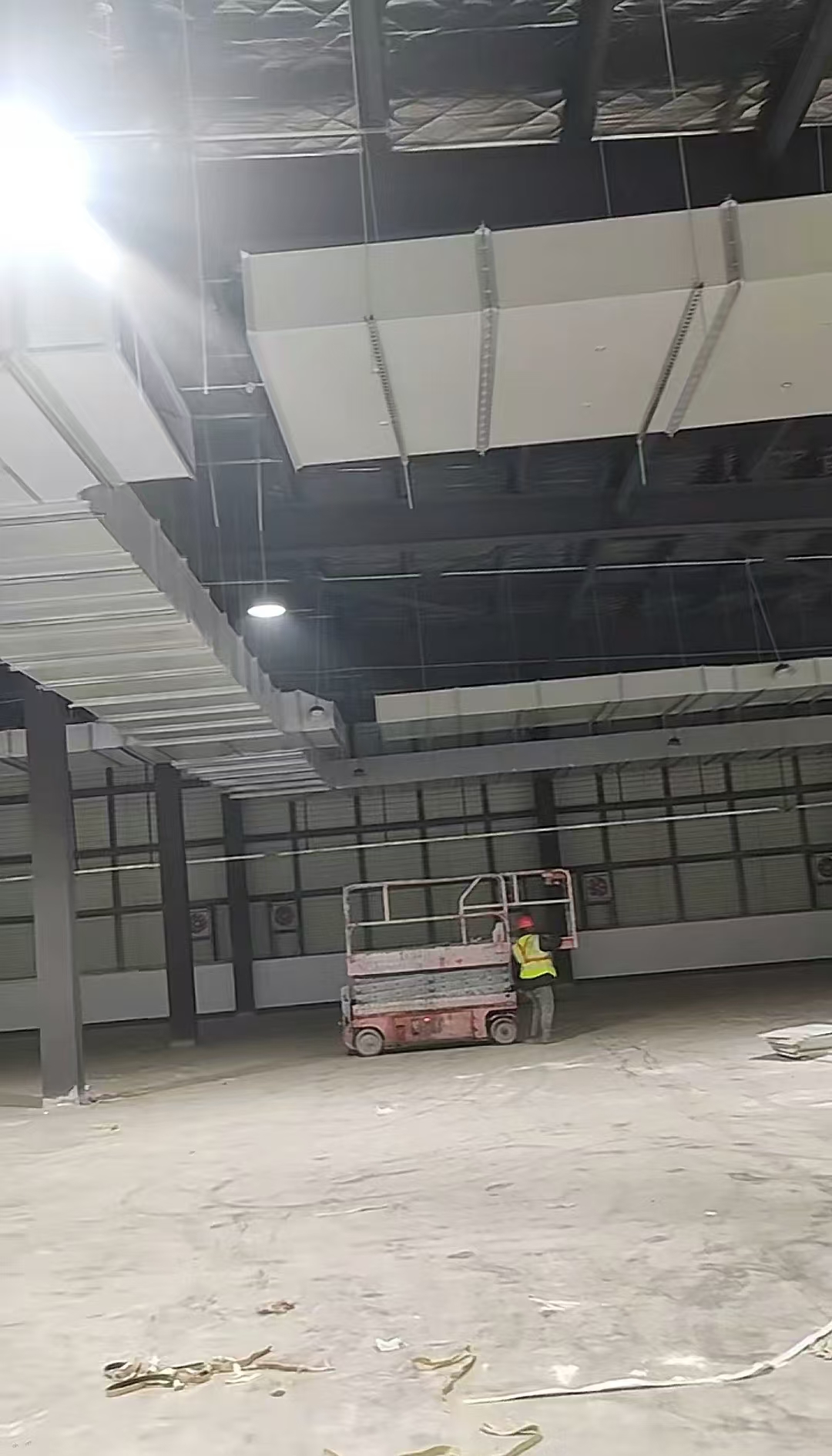

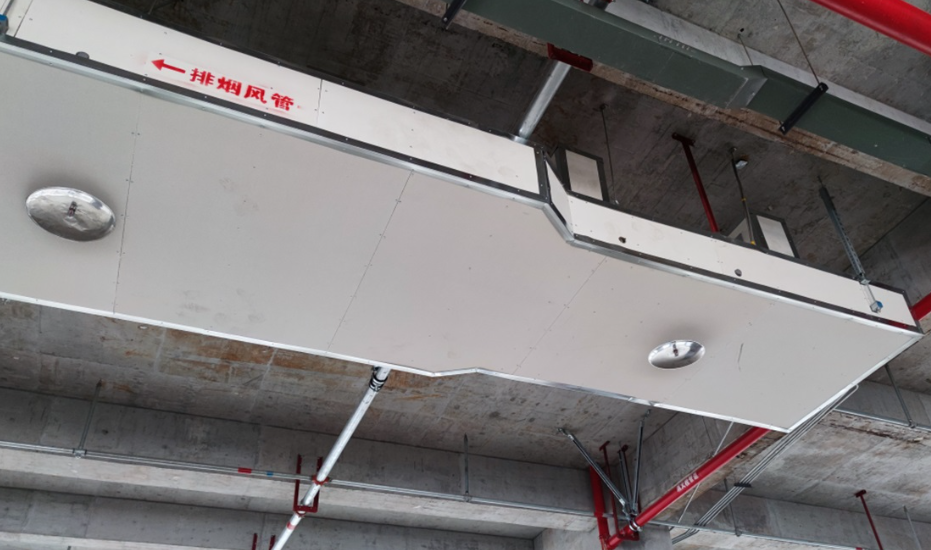

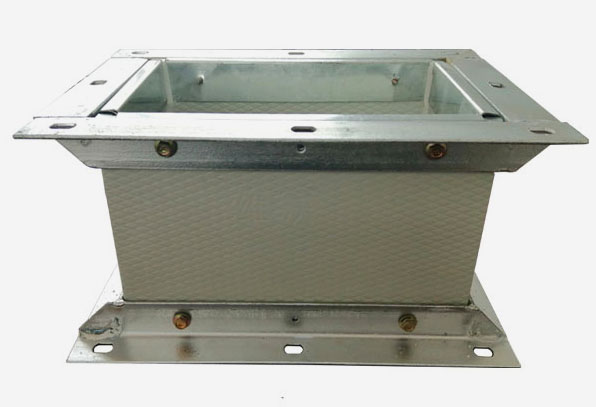

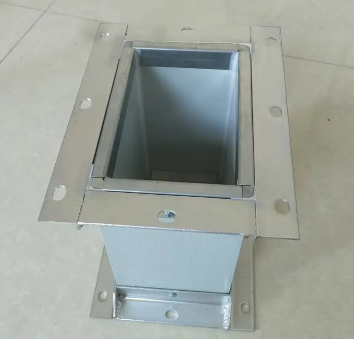

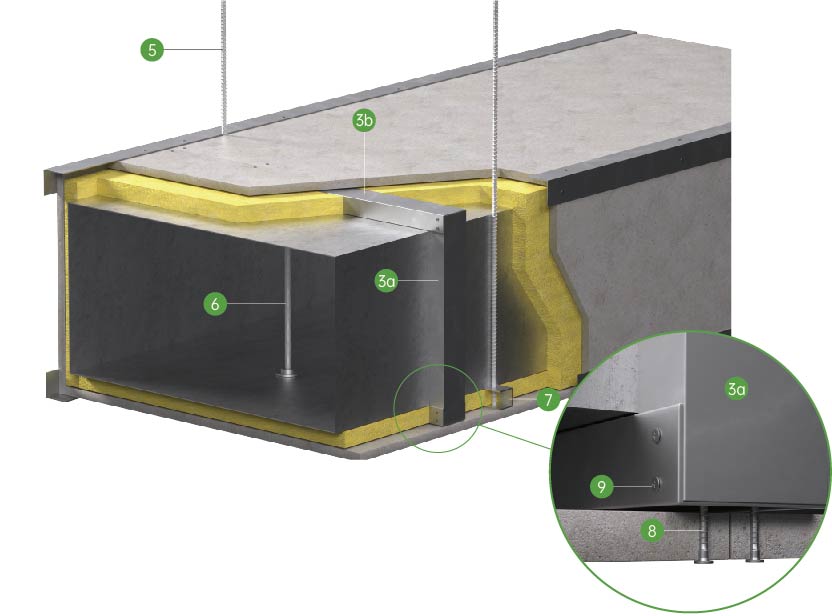

1名称:排烟复合风管(耐火时间大于1h) 2.材质:风管芯材由无机漂珠耐火层和无机多晶隔热层组成;板村双面为金属钢板 3.风管厚度: 长边长(m):1000、风管厚度30mm、外层钢板0.3mm,内层钢板0.2mm.. 4连接形式:风管采用采用钢制法兰，螺栓连接 5.风管支吊架: 包含一般支吊架制作、安装且应满足设计规范与施工规范要求 6.风管技术要求:风管抗压能力多3000Pa;风管耐...

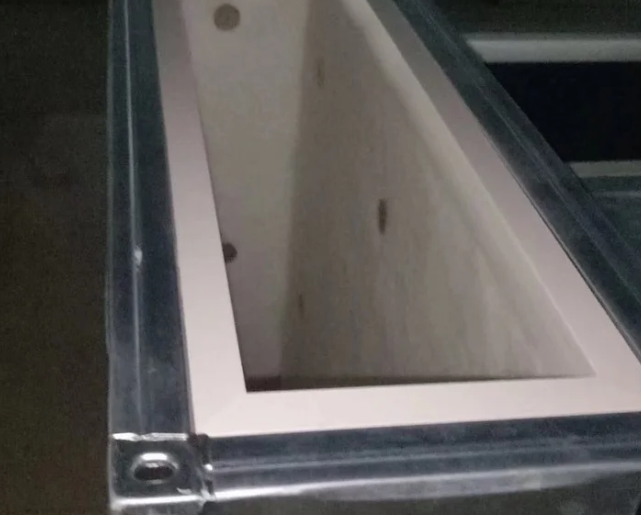

1.一体式漂珠硅晶耐火风管。板材厚度20mm，内钢板0.5mm，外钢板0.2mm。风管由双面彩钢复合一体板制成，板芯采用轻体硬质漂珠硅晶耐火隔热板，芯材密度≤270KG/M³，芯材抗折强度≥2.0MPa，芯材1000℃高温导热系数≤0.1W/(m·K)，法兰采用钢制一体隔热法兰，法兰内外与钢板连接的侧边和风管之间连接的法兰边必须保障一体。满足耐火极限、强度...

硅酸钙复合一体板(含外层0.2mm厚彩钢板保护层)+绝热硅酸铝纤维棉防火毯做耐火隔热层,内壁为镀锌钢板;耐火极限≤1小时的防火成品风管内壁钢板厚度不低于0.75mm、风管整体厚度16mm 硅酸钙复合一体板(含外层0.2mm厚彩钢板保护层)+绝热硅酸铝纤维棉防火毯做耐火隔热层,内壁为镀锌钢板;耐火极限≤2小时的防火成品风管内壁钢板厚度不低于1mm、风管整体厚度26.25mm

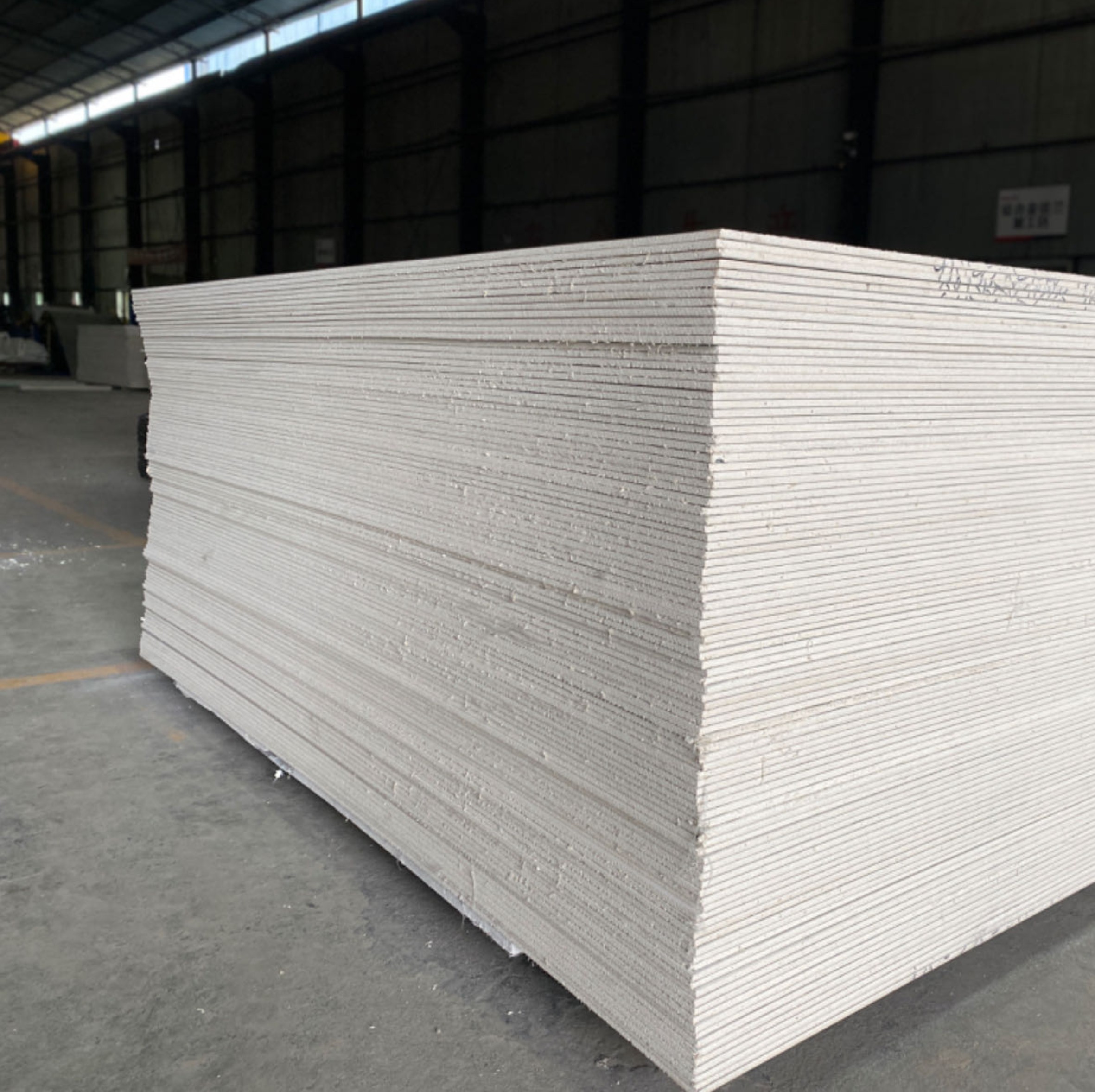

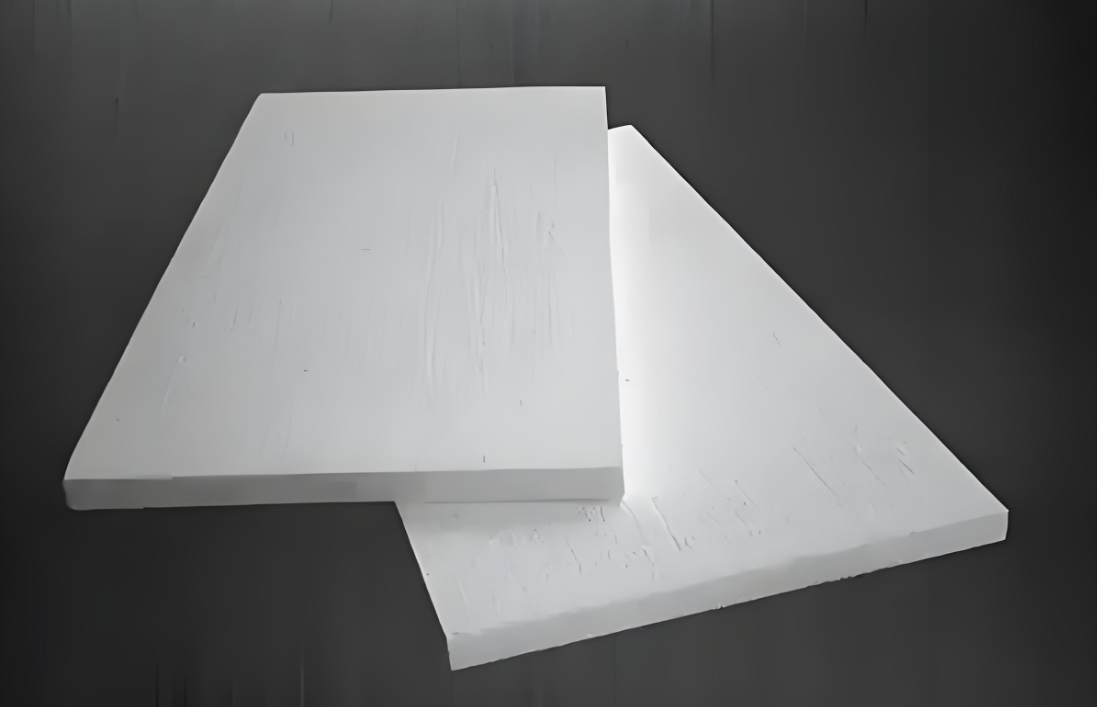

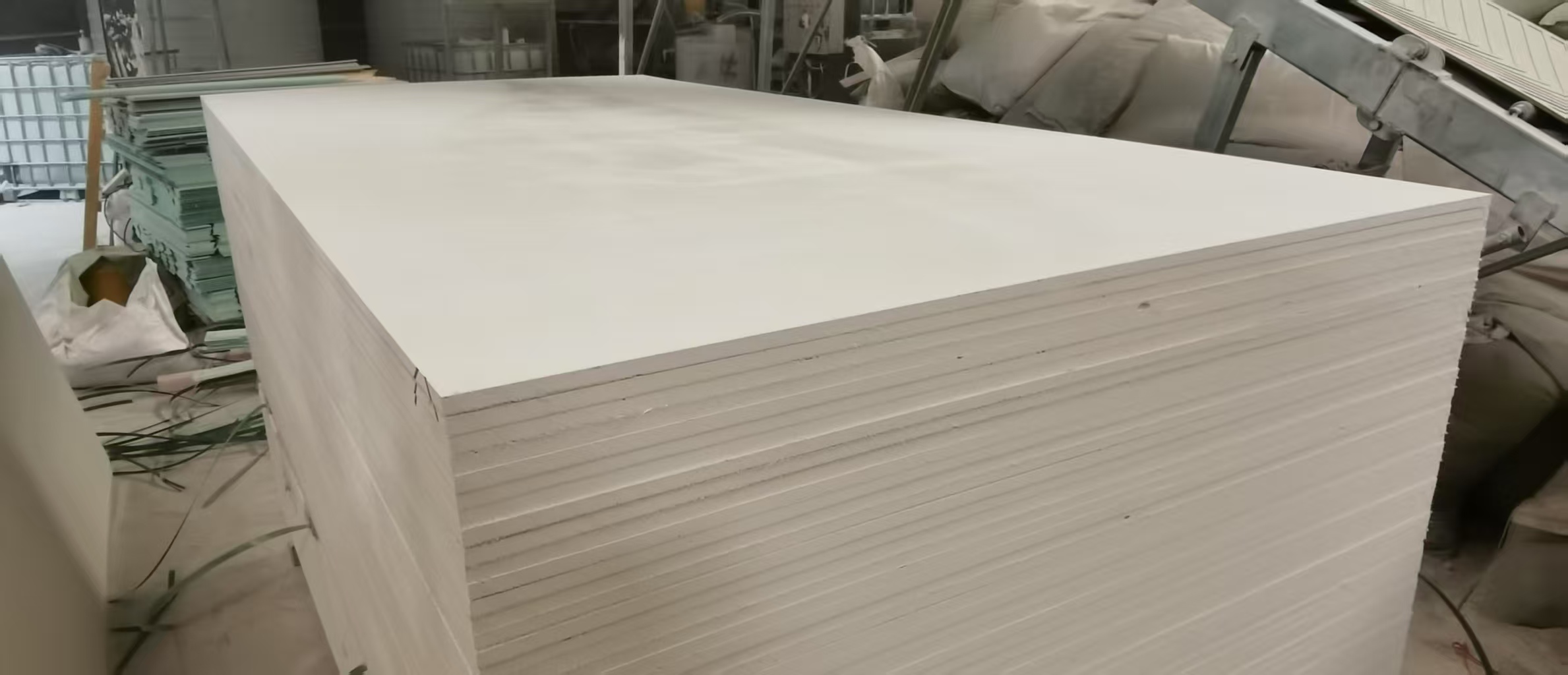

漂珠耐火隔热板应为 A1 级不燃材料,1.00h 耐火极限板材厚≥20mm,1.5-2h 耐火极限板材厚为 30mm。漂珠耐火隔热板应为 A1 级不燃材料,放射性应满足规范 GB6566 规定的类要求、烟毒性应满足规范 GB/T20285 规定的 AQ1 级要求,1.00h 耐火极限板材70℃时导热系数≤0.055W/m(厚≥20mm、1.5~2h 耐火极限板材厚度为 30mm,...

100mm厚岩棉夹芯板，外0.7厚PVDF镀铝锌，内0.5厚P中100厚120K岩棉，四面企口，有侧封

1.名称：工业一体化硅酸钙复合板 2.材质：以防火用无石棉纤维增强硅酸钙板和岩棉为夹心层，外表面采用彩钢板做保护层，内表面为铝箔贴面 3.表观密度：硅酸钙防火板170kg/m³，岩棉120±10kg/m³ 4.厚度：硅酸钙防火板20±5%mm，岩棉：30±2mm 5.耐火极限：1小时

1小时火克风管系统: 9mm纤维增强硅酸盐板(火克板)+铁皮风管+岩棉 A1级不燃材,密度1100-1250kq/m3,烟毒性为安全级抗菌，防腐为0级无甲醛、无放射性，符合中国环境标志产品认证,具备国家消防网站公布的防火型式检测报告。

名称:成品风管，镀锌钢板(外表面)+轻体硬质漂珠硅晶板+镀锌钢板(内表面)2、规格型号:板材厚度:0.75mm3、安装方式:法兰 其他未描述事项详见招标文件、图纸、包定义文件及技术规格书，并同时满足现场甲方的所有合理需求 名称:成品风管，镀锌钢板(外表面)+轻体硬质漂珠硅晶板+镀锌钢板(内表面)2、规格型号:板材厚度:1.0mm安装方式:法兰3、 其他未描述事项详见招标文件、图纸,包定义文件...

排烟系统风管采用装配式防排烟复合风管，内外层均为彩钢板,厚度≥0.3mm，中间为轻体硬质漂珠硅晶耐火隔热板，板材密度≤26OKG/m了，板材抗折强度>1.91MPa，导热系数:25摄氏度不高于0.05w/m.k;1000摄氏度不高于0.13w/m.k。成品复合风管整体耐火极限0.5小时~2小时中间防火隔热板!参考厚度20mm，耐火极限了小时中间防火隔热板参考厚度30mm;风管耐压...

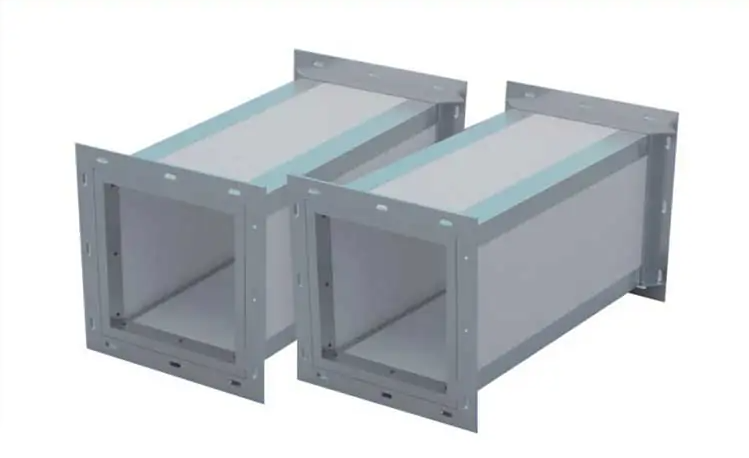

对于有耐火极限要求的管道采用一体化钢面无机硅晶板成品风管,芯材为单层结构的无机硅晶,与钢板采用无机胶复合而成内、外层钢板厚度≥0.2mm,芯材密度≥280kg/m3,PH值>6.8,熔点>800℃;风管采用钢质法兰螺栓连接。成品风管须出具国家检测中心燃烧性能A1级和耐火性能型式检验报告,并满足GB51251-2017《建筑防排烟系统技术标准》规定:产品应与检测报告原件内容一...

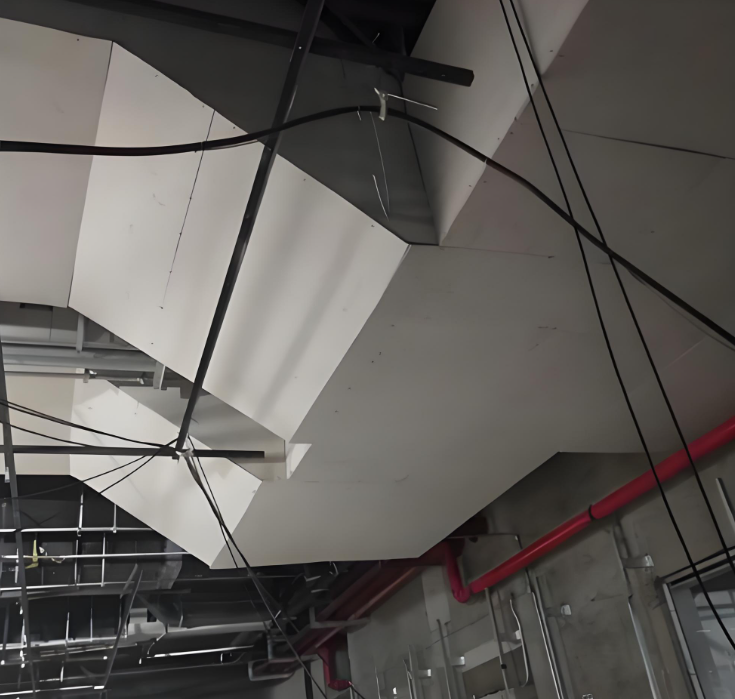

耐火120分钟板材组成由0.5mm彩钢板、20mm镁质防火板、0.2mm彩钢板复合而成。板厚：22.5mm。（含角钢法兰40*4） 耐火60分钟板材组成由0.5mm彩钢板、14mm镁质防火板、0.2mm彩钢板复合而成。板厚：15.5mm（含角钢法兰40*4）

一体式成品耐火风管 风管外侧采用0.2mm厚钢板、夹芯层采用漂珠防火板、内侧采用镀锌钢板，镀锌层厚度为275g/㎡

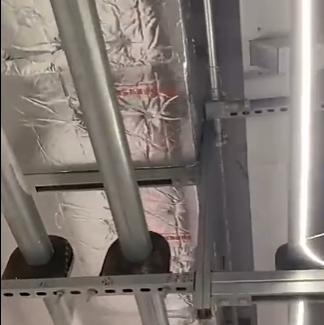

空调风管和新风系统的风管可采用热镀锌钢板+不燃A级玻璃棉保温材料(容重64kq/m3，导热系数满足(25℃)<0.034 W/mk;(70℃)<0.040 W/m.k;不含甲醛与丙烯酸，憎水率>98%，长效耐水阻燃贴面，贴面水洗前后氧指数>28%，且变化率<1%)保温;也可采用柔性复合风管(内外层均为A级不燃材料)所有风管及其保温的防火性能必须满足国家和地方消防部门的...

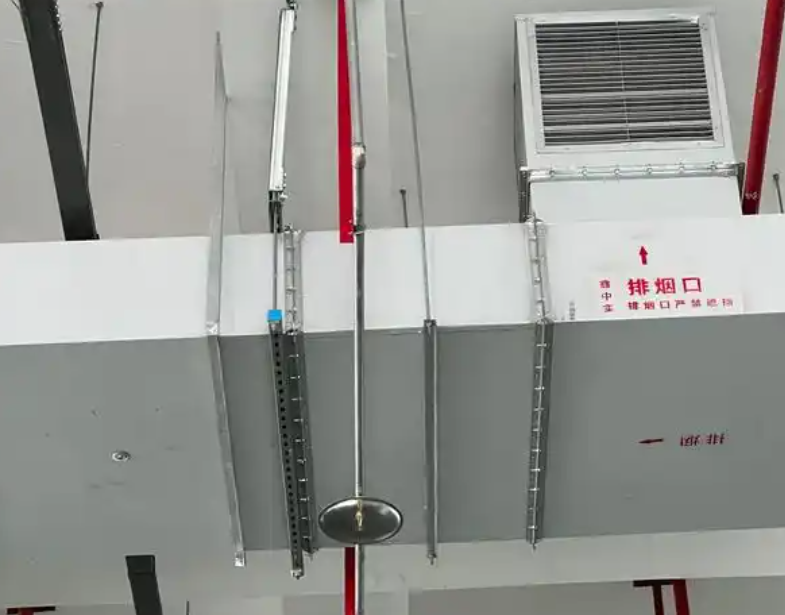

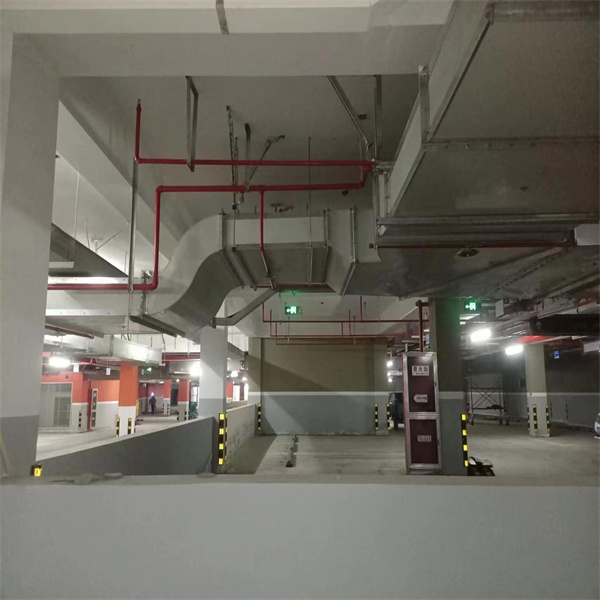

防排烟系统风管和排风兼排烟，送风兼补风风管采用双面彩钢一体化防排烟风管，风管的耐火极限须满足《建筑防烟排烟系统技术标准》(GB 51251-2017)的相关要求，风管必须满足GB/T17428《通风管道耐火试验方法》关于耐火完整性和隔热性要求，芯材采用微孔无机硅晶夹心层;个风管系统的材料为A级不燃，内外层钢板厚度>0.2mm，芯材密度>280kq/m，风管采用角钢金属法兰连接。风管材料...

1,耐火等级:耐火≥0.5小时 2.材质及厚度:单层结构的镁质晶硅板与钢板采用无机胶复合 厚度综合考虑 3.形状、周长或外尺寸:矩形/圆形 4.支吊架:制安除锈刷油 5.穿越防火分区设置套管制作安装，一二次结构穿墙防护套管、防火封堵标识等。 6.风管严密性试验、风量、风压、温度等检测 7.其他未详尽事宜，满足第三方验收及设计要求 8.综合单价包含风管...

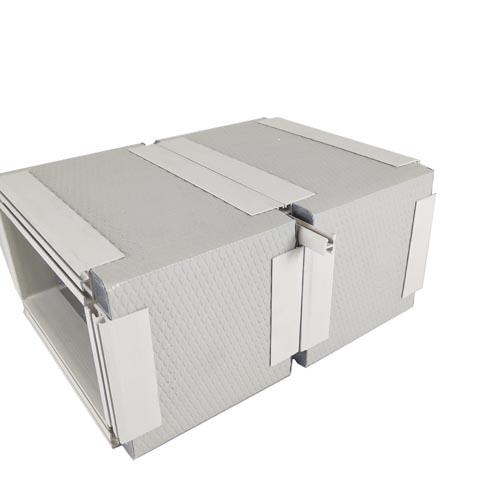

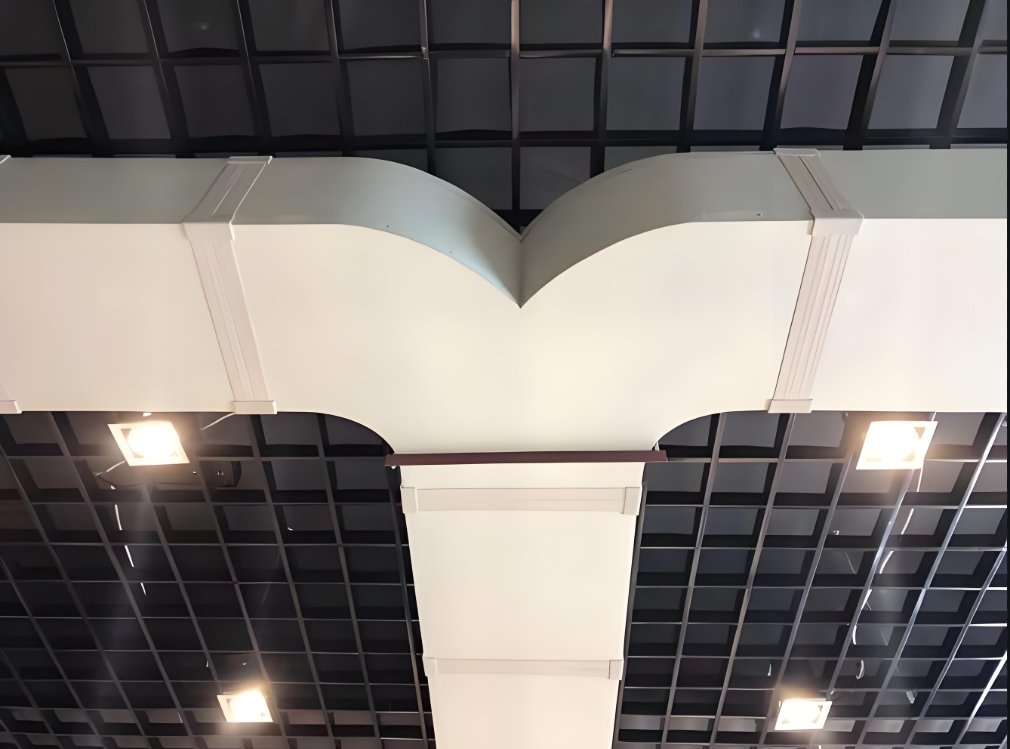

空调风管系统设计技术参数： 1：空调通风管道采用压花彩钢碳纤维复合风管； 2：压花彩钢碳纤维复合风管出具UL认证； 3：风管板材整体厚度为20mm，外层压花彩钢面厚度≥0.45mm并出具面层抗拉伸报告。 4：物理性能:导热系数≤0.025w/(m.k),芯材密度≥60kg/m3； 5：防火等级达到国标GB8624-2012 [建筑材料及制品燃烧性能分级】的A级标准，并出...

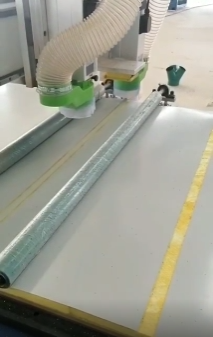

通风空调管道宜采用装配式AE超清洁型铝箔聚异氰脲酸酯复合风管。风管系统由铝箔覆面聚异氰脲酸酯芯材一体成0.型板材，连接件，胶水等配件组成。风管系统应满足现行产品标准IG/T258 《非金属及复合风管》的相关要求 并提供国家级具有检验资质的机构出具的型式检验报告，报告项目类型应满足JG/T 258表12检验项目中的要求。委托检验报告不得作为型式检验报告使用。

纳米微孔硅晶 装配式复合防火风管构造:(参照纳米微孔硅晶板型式检验报告要求，其他满足要求的装配式复合防火风管均可采用) 等级 0.5h 装配式复合防火风管，内外侧均设置不小于0,2mm 保护制板，内置14mm 纳米微孔硅晶板 1h 装配式复合防火风管，内外侧均设置不小于0.2mm 保护钢板。内置20mm纳米微孔硅晶板 2.0h 装配式复合防火风管，内外侧均设置不小于0.2mm保护钢...

防排烟风管系统的耐火极限判定应按照现行国家标准《通风管道耐火实验方法》GB/T 17428的测试方法执行:管道系统的耐火完整性和隔热性须同时达到其对应要求的耐火极限时间,并按照《通风曾道耐火试验方法》GB/T17428-2009提供国家防火建筑材料质量监督检验中心NFTC出具的耐火性能报告。满足排烟管的耐火极限、排烟状态(烟气 280℃、环境温度 35℃)下 的外表面温度不超过 80℃要求可参考以...

按照《建筑设计防火规范》GB50016-2014 的93.13条条文说明、火阔、排烟防火阀、排烟阔两侧各2.0m范围内的风管外壁采取防火保护措施,且耐火极恨不低于该防火分喝的耐火极限:3、以上防火风管的做法应满足相应的耐火极眼检测,具体做法可参團下述或其它满足耐火极限的做法:风管均采用一体式抗菌无机漂珠硅晶复合风管,风管由双面耐腐蚀金属彩钢板复合一体板制成,板芯采用轻体硬质抗菌漂珠硅晶耐火隔热板,...
