不同耐火极限包覆做法如下(风管法兰连接处涂漂珠耐火凝胶密封):耐火极限为0.5~1小时的,风管外包20mm 厚漂珠防火隔热板。耐火板限为15~2小时的，风管外包25mmn厚漂珠防火隔热板、耐火极眼为2,5~3小时的，风管外包30mm 厚漂珠防火隔热板。风管与漂珠防火隔热板间涂抹专用耐火结构胶。其余要求详见国标图集《防排烟系统设备及部件选用与安装》22K311-5P76-78页。

空调送、回风，新风管采用改性聚异氰脲酸脂PIR保温复合风管，风管内、外均附0.2mm厚镀锌铁皮,中间为特种改性高密度PIR保温材料，密度50kg/m3，厚度22mm，25℃时导热系数不低0.018W/(m.k)。风管制作、配件和允许漏风量等均应符合规范中压系统风管的规定。，风管的制作、配件、钢板厚度和允许漏风量等均应符合《通风和空调工程施工质量验收规范》GB50243和《通风与空调工程施工规 范...

 陶瓷纤维棉高温纸耐温1000-1200度厚度1-6MM 宽幅0.61米、1.22米    陶瓷纤维棉由精选硅酸铝陶瓷纤维棉为主要原料采用湿法成型工艺制成。在传统工艺基础上改善了除渣和烘干工艺，其特点为无石棉、纤维分布均匀、色泽洁白、无分层、渣球少（四次离心除渣）、容重依据用途灵活调整、强度大（含增强纤维）、弹性好、机械加工性强。适用于高温环境下的隔热、保温、密封、...

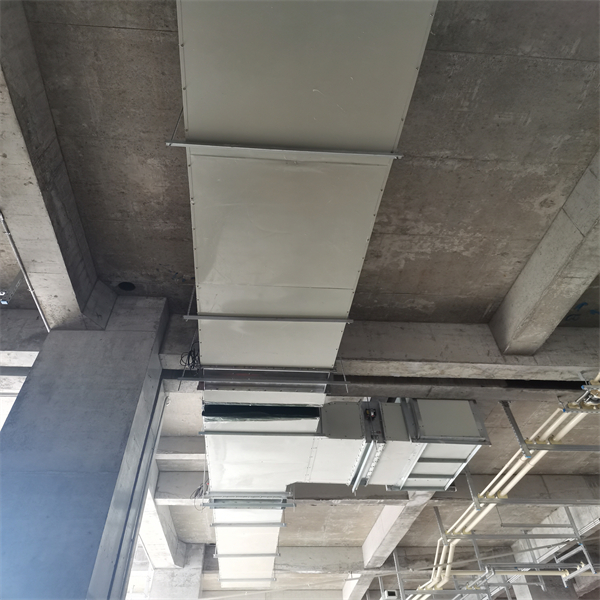

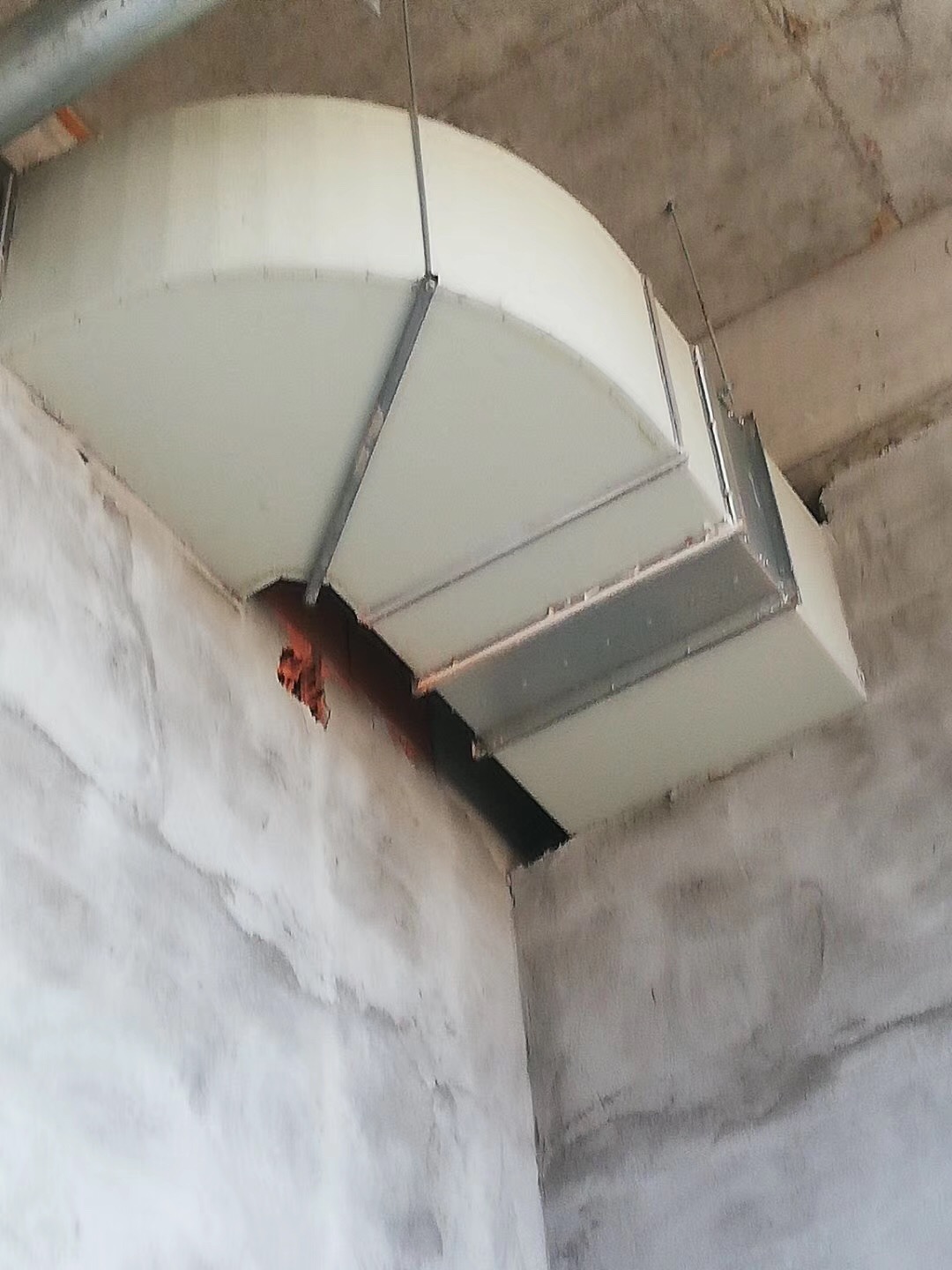

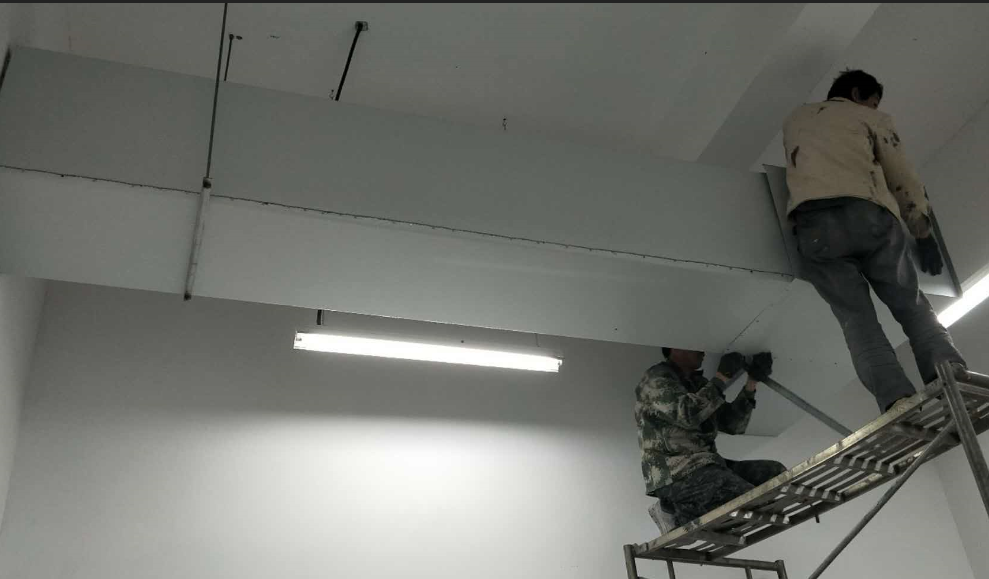

防排烟复合风管1：双面彩钢(外侧0.3mm,内侧0.5mm)、富铁耐高温矿物棉板(芯材厚度30mm,密度300kg/m3,导热系数≤0.004)； 防排烟复合风管1（耐火极限3h）组成为:双面彩钢(外侧0.3mm,内侧0.5mm)、12mm硅酸钙板+富铁耐高温矿物棉板(芯材厚度30mm,密度300kg/m3,导热系数≤0.004)

(1)绝热材料品种:防火包惠(2)绝热厚度:20mm(3)耐火:0.5h (4)含漂珠防火隔热板，满足22K311-5图集(5)其他:满足设计图纸、招标文件、相关规范及其技术要求 (1)绝热材料品种:防火包裹(2)绝热厚度:20mm (3)耐火:1.0h (4)含漂珠防火隔热板，满足22K311-5图集(5)其他:满足设计图纸、招标文件、相关规范及其技术要求 (1)绝热材料品种:防火包裹...

风管制作安装 组合式空调箱风管采用不燃轻型无机质碳酸钙发泡板(HG发泡板)制作,材料热导率≤0.032W/m·K(24·C),板材厚度30mm,热阻≥0.81(m2.K/W)。插接法兰、风管内支撑等均参照《通风管道技术规程》JGJ141-2004执行。  复合风管(无机质碳酸钙发泡板):为保证风管制作及安装质量、满足用户使用要求,风管制作及...

名称:漂珠防火隔热板包惠 包覆厚度:满足设计及规范要求满足消防验收耐火极限防火要求;、详见图纸及招标文件，符合设计纸及技术标准要求 铁皮风管+15mm漂珠防火隔热板  耐火30分钟 铁皮风管+20mm漂珠防火隔热板  耐火60分钟 铁皮风管+25mm漂珠防火隔热板  耐火120分钟 ​​​​​​​

空调送风、回风、经冷热处理的新风、热回收系统的排风风管均采用双面彩钢的成品复合风管(改性 PIR 复合保温风管):内侧风管和外侧覆面均采用 0.2mm 厚彩钢板,为不燃 A 级材料。中间为特种改性高密度聚异氰脲酸脂 P 保温材料，厚度不低于 22mm，具有难燃 B1 级性能,密度不低于 50kghm3 ,25℃时导热系数不高于0.018W/(m2k)。风管的材料、制作和允许漏风量等要求均应等同符合...

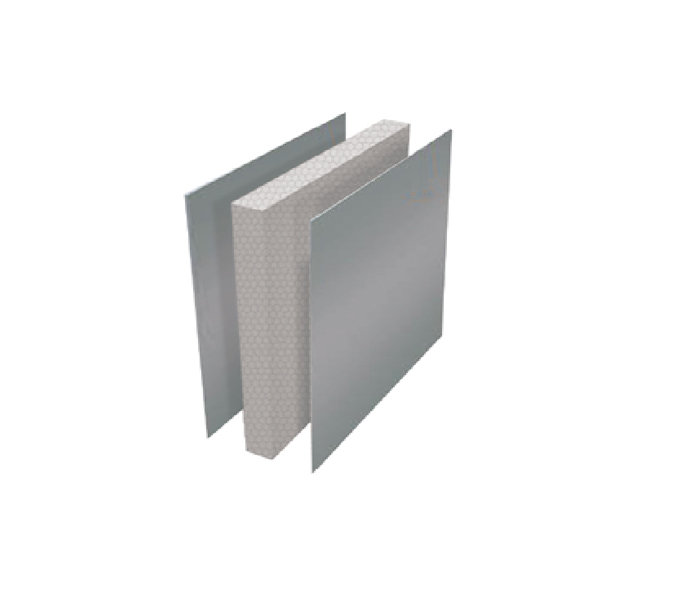

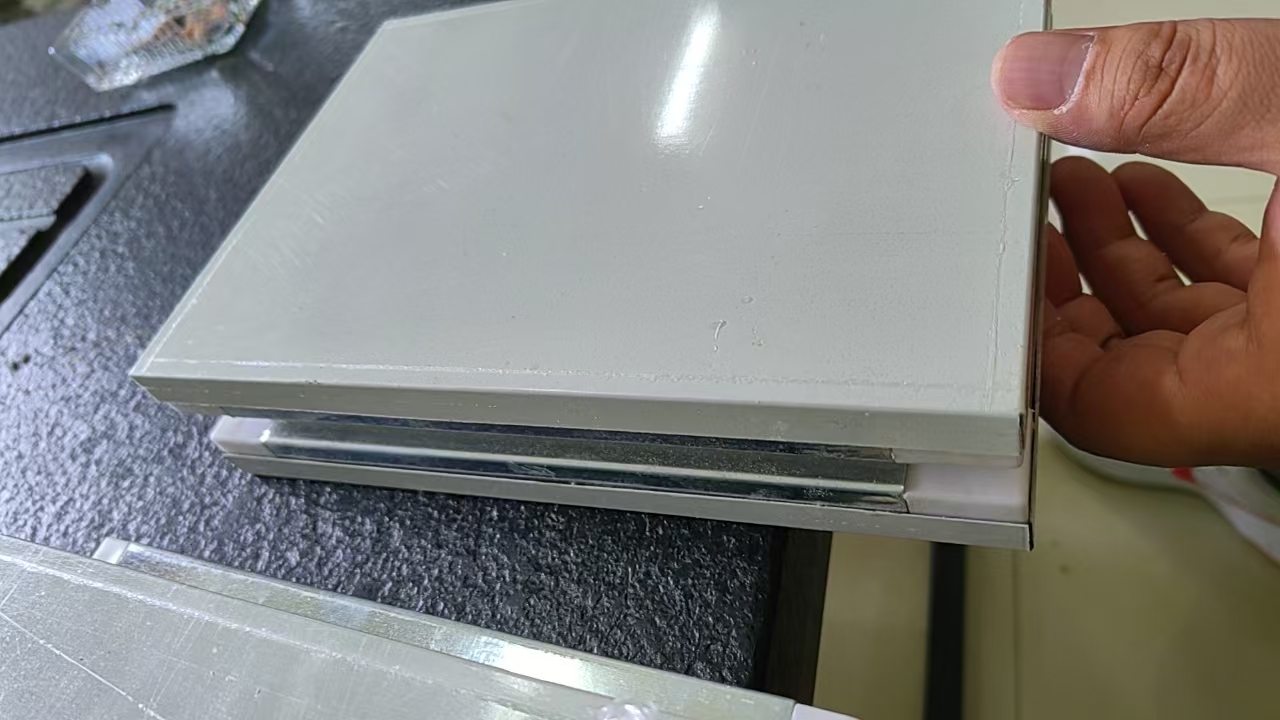

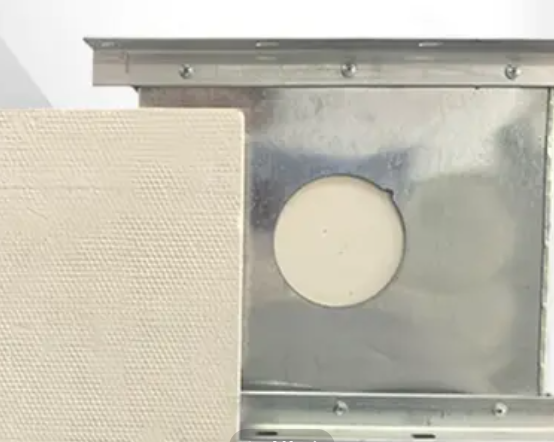

复合风管为外层镀锌钢板、中间漂珠耐火隔热板和内层镀锌钢板三层结构,为工业一体化装配式成品风管,外侧镀锌钢板厚度≥0.2mm,芯材抗折强度≥1.6MPa.漂珠耐火隔热板为无机材料,石棉含量为0。燃烧性能为不燃A1。70℃时的导热系数≤0.055 W/(m·K)，1000℃时的热面导热系数≤0.1W/(m·K),线性收缩率(1000℃x16h)&le...

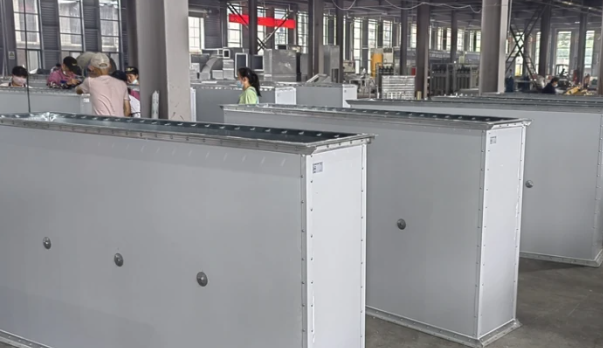

防火隔热一体化风管(装配式防火风管),装配式防火风管壁厚总厚度不大于40mm,外层为耐高温彩钢板。防火风管芯材为防火隔热一体板，其内防火层不小于5mm,外防火层不小于3mm,隔热层采用耐高温防火板，厚度≥30mm。法兰、加固条、支撑件均采用金属材料制作。满足《建筑防烟排烟系统技术标准》GB 51251-2017对防排烟管道耐火完整性、隔热性的要求。风管采用卡槽式金属法兰连接。所有排烟管道的耐...

本项目机械防排烟系统风管采用成品钢制隔热排烟风管成品风管,采用硅酸钙复合一体板(含外层0.2mm厚彩钢板保护层)+绝热硅酸铝纤维棉防火毯做耐火隔热层、内壁及法兰均为高防腐型钢板,内层钢板厚度需满足《通风与空调工程施工质量验收规范》 GB50243-2016表4.2.3-1的要求,成品风管采用一体式法兰连接螺栓固定,法兰规格L50mm,风管四角采用L35*0.75mm的L型钢加固。风管参考结构如下...

有耐火极限要求的防排烟等风管，可采用如下做法 防排烟风管采用钢面无机硅晶复合风管;内外层钢板厚度≥0.3mm,芯材层为单层结构的无机硅晶板,芯材密度≤350kg/ 立方,防排烟风着须出具国家检测中心燃烧性能A1级和 耐火性能型式检验报告，并满尼GB51251-2017《建筑防排烟系统技术标准》:风管采用角钢法兰，螺栓连接。复合风管产品应与检测报告原件相持、到场后应接受复检,通过后，...

防排烟系统风管和排风兼排烟，送风兼补风风管采用双面彩钢一体化防排烟风管，风管的耐火极限须满足《建筑防烟排烟系统技术标准》(GB 51251-2017)的相关要求，风管必须满足GB/T17428《通风管道耐火试验方法》关于耐火完整性和隔热性要求，芯材采用微孔无机硅晶夹心层;个风管系统的材料为A级不燃，内外层钢板厚度>0.2mm，芯材密度>280ka/m’，风管采用角钢金属法兰...

空调风管和新风系统的风管可采用热镀锌钢板+不燃A级玻璃棉保温材料(容重64kq/m’，导热系数满足(25℃)<0.034 W/m.k;(70℃)<0.040 W/m.k;不含甲醛与丙烯酸，憎水率>98%，长效耐水阻燃贴面，贴面水洗前后氧指数>28%，且变化率<1%)保温;也可采用柔性复合风管(内外层均为A级不燃材料)所有风管及其保温的防火性能必须满足国家和...

为保证产品供货质量，供货厂家的复合风管板芯必须要有自己生产能力，要在自己工厂内实际生产，不得外协和外购，（由甲方到厂现场考察验证）。要建有标准实验室能随时检测每批次板材的氯离子含量（含量不得超过(5‰），防止返卤会每个项目上随时抽检，由第三方检测。并且实验室能随时监测板材抗折强度，含水率，抗冲击性，在以上性能都能满足的情况下需降低板材重量，给吊装辅材减重，延长使用寿命，含单面彩钢每平...

1、名 称：一体式漂珠硅晶耐火风管安装； 2、规 格：长边长（mm）≤630； 3、板材：风管由双面彩钢复合一体板制成,板芯采用轻体硬质漂珠硅晶耐火隔热板,芯材密度≤280KG/m3,芯材抗折强度≥1.0MPa,芯材1000℃高温导热系数≤0.13W/(m·K),风管内侧基层板钢板厚度按GB50243-2016； 4、管件、法兰等附件及支架设计要求：包括...

风管贴面:采用进口抗氧化彩钢贴面,彩钢厚度≥0.326mm;芯材为白色超级无甲醛玻璃棉板,容重≥80kg/m3,厚度26mm,燃烧性能A1级,导热系数≤0.032W/m.k,热阻≥0.81m.K/W (常温24℃)

加图集号(07J905-1)，耐火 0.5h及 lh采用 &mmn 防火板，2h采用9mm 防火板，3h采用 12mm 防火板，板材密度不大于800kgm，导热系数不大于 02W/mk)，产品需出具国家防火检测中心相关检测报告。安装完成的风管应复核该产品的制作标准及耐火极限要求(无特殊说明均为1h))。3.消防加压送风、排烟管道和车库排烟兼排风风管采用成品风管、风管外覆面为0.65mm厚镀...

吊顶内消防排烟风管须隔热,采用厚35mm漂珠二氧化硅无机隔热防火板,20℃时,导热系数应不大于0045W/m*k密度为180ka/m? 水管道保温工作须在试压、清洗、水循环正堂 非镀锌钢管须除锈和刷二度防锈漆后进行。

1、玻璃纤维板的密度≥80kg/m³； 2、导热系数≤0.034W/(m.K)； 3、燃烧性能为不燃A级； 4、玻璃棉渣球含量不大0.3%，含水率不大于1%，纤维平均直径不大于7μm； 5.彩钢板厚度满足《17CK119CC-Ⅰ双面彩钢板复合风管制作与安装参考图集》要求,风管厚度≥25mm。 6.风管为成品风管，含法兰、铝合金插条等安装附件。
