纳米微孔硅晶 装配式复合防火风管构造:(参照纳米微孔硅晶板型式检验报告要求，其他满足要求的装配式复合防火风管均可采用) 等级 0.5h 装配式复合防火风管，内外侧均设置不小于0,2mm 保护制板，内置14mm 纳米微孔硅晶板 1h 装配式复合防火风管，内外侧均设置不小于0.2mm 保护钢板。内置20mm纳米微孔硅晶板 2.0h 装配式复合防火风管，内外侧均设置不小于0.2mm保护钢...

防排烟风管系统的耐火极限判定应按照现行国家标准《通风管道耐火实验方法》GB/T 17428的测试方法执行:管道系统的耐火完整性和隔热性须同时达到其对应要求的耐火极限时间,并按照《通风曾道耐火试验方法》GB/T17428-2009提供国家防火建筑材料质量监督检验中心NFTC出具的耐火性能报告。满足排烟管的耐火极限、排烟状态(烟气 280℃、环境温度 35℃)下 的外表面温度不超过 80℃要求可参考以...

按照《建筑设计防火规范》GB50016-2014 的93.13条条文说明、火阔、排烟防火阀、排烟阔两侧各2.0m范围内的风管外壁采取防火保护措施,且耐火极恨不低于该防火分喝的耐火极限:3、以上防火风管的做法应满足相应的耐火极眼检测,具体做法可参團下述或其它满足耐火极限的做法:风管均采用一体式抗菌无机漂珠硅晶复合风管,风管由双面耐腐蚀金属彩钢板复合一体板制成,板芯采用轻体硬质抗菌漂珠硅晶耐火隔热板,...

1.矩形成品复合风管1.0mm 2.风管采用内外层钢板中间夹防火板结构,防火板采用漂珠硅酸钙防火板或其他防火隔热材料,防火隔热材料应为不燃A1级,1000c下热面导热系数≤0.078w/(m.k) 1.矩形成品复合风管1.2mm 2.风管采用内外层钢板中间夹防火板结构,防火板采用漂珠硅酸钙防火板或其他防火隔热材料,防火隔热材料应为不燃A1级,1000c下热面导热系数≤0.078w...

·需满足于《JG/T 258非金属及复合风管》、《JGJ/T141通风管道技术规程》中复合风管制作标准:燃烧性能符合《GB! 《GB50981建筑机电工程抗震设计规范》中要求复合型风管的抗震性、耐压强度、严密性、漏风量等各项性能检测。 1.对于耐火极限0 5h的风管 复合风管采用12mm厚复合防火板 密度600kg/m3 +满足高压风管要求厚度的彩钢板制体而成。 2.对于耐火...

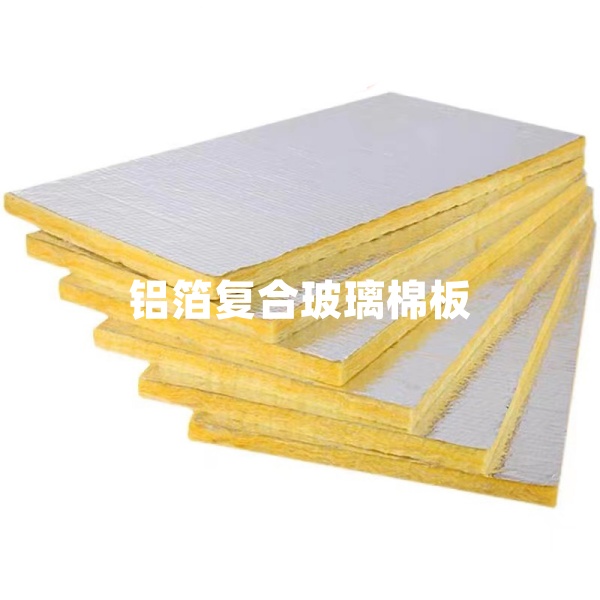

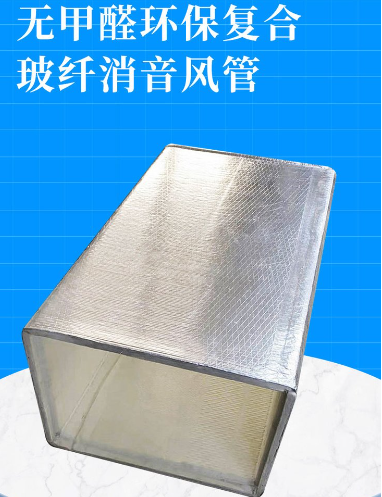

无甲醛装配式抑菌消音风管，外层为镀锌钢板制作，内衬无甲醛环保型玻纤风管板材;保温材料密度为80kg/m以上，厚度30mm，导热系数25°C(w/mk):0.033w/m k，甲醛释放量为未检出，燃烧等级为A级不燃无甲醛环保玻璃棉板材料，纤维平均直径:3-7微米，渣球含量0%，风管内壁保温与空气直接接触的表面需设憎水层和防玻纤脱落的可靠措施，可有效抑制霉菌和细菌的生成，含水率≤1%，其...

风管的防火要求 (1)有耐火极限要求的风管的本体、框架与固定材料、密封垫料等必须为不燃材料_材料品种、规格、厚度及耐火极限等应符合设计要求和国家现行标准的规定。耐火极眼判定必须满足GB/ T17428 关于耐火完整性和隔热性要求,耐火性能检测害提供型检验报告并挂网备案、公示。风管采用金属法兰连接。排烟管道及其连接部件应能在280。C时连续30分钟保证其结构完救性。 (2)对于要求满足不同耐火极...

（1）本工程的排烟、排风兼排烟风管、排烟补风管采用自结构装配式耐火风管。风管的管材选用纤维增强硅酸钙板，导热系数≤0.18W/m.K。自结构装配式耐火风管的制作详见15K114《非金属风管制作与安装》中纤维增强硅酸钙板部分，管道的配件、管道的允许漏风量等均应符合《建筑防烟排烟技术标准》GB51251、《建筑设计防火规范》GB50016、《通风与空调工程施工 注：（1）0.5H耐火极限防火风管...

消防加压送风管及排烟风管采用钢面镁质防火复合风管。耐火材料为耐火型硫氧镁水泥防火板，风管外壁为抑菌耐腐蚀金属板。风管防火等级为不燃A1级。0.5h-1.5h耐火极限要求风管，风管厚度14mm，2h耐火极限要求风管，风管厚度18mm。

1.名称:工厂化装配式防排烟复合风管 2.材质:风管芯材由无机漂珠耐火层和无机多晶隔热层组成;板材双面为金属钢板 3.形状:圆形 4.规格:直径1000mm以内 5.板材厚度:风管厚度40mm，外层钢板厚0.4mm，内层钢板厚1.0mm 6.接口形式:钢制法兰，螺栓连接 7.支架形式、材质:法兰、支吊架制作安装及除锈刷油 耐火极限2h 风管采用采用钢制法兰，螺栓连接;风管抗压能力&...

1.名称:工厂化装配式防排烟复合风管 2.材质:风管芯材由无机漂珠耐火层和无机多晶隔热层组成;板材双面为金属钢板 3.形状:矩形 4.规格:大边长1000mm以内 5.板材厚度: 风管总厚30mm  外层钢板厚度0.3mm，内层钢板厚1.0mm  6.接口形式:钢制法兰，螺栓连接 7.支架形式、材质:法兰、支吊架制作安装及除锈刷油 耐火极限1h 风管采用采用钢制...

1、芯材材质：镁质（单面彩钢） 2、芯材容重：以厂家产品为准 3、连接方式：角钢法兰 4、耐火极限：≥0.5h 5、钢板厚度：≥0.2mm 6、涂层要求：Q235B，涂镀层厚度12微米，外涂镀聚酯涂层 7、钢板颜色：以项目要求为准 8、游离氯要求：≤1% 1、芯材材质：镁质（单面彩钢） 2、芯材容重：以厂家产品为准 3、连接方式：角钢法兰 4、耐火极限：&g...

1.名称:钢面镁质防火复合风管 2.材质:耐火型硫氧镁水泥防火板,外壁为抑菌耐腐蚀金属板 3.形状:矩形 4.规格:周长≤800 5.风管厚度14mm 6.接口形式:咬口制作、法兰连接 7.包含风管支吊架制作安装、风管的场外运输等 8.其他:未尽事宜参见施工图说明、图纸答疑、招标文件及相关规范图集

排烟系统、补风系统、机械加压送风系统均采用管道送风。采用多晶莫来石自撑装配式耐火风管，并须提供国家建材产品质量检验检测中心或应急管理部四川消防研究所的国家型式检验报告。风管采用”斤”字型装配式龙骨链接,或参考国家图集O7K10了-2风管比摩阻、漏风量及变形量符合、G -258-2018《非金属及复合风管》标准。防排烟管壁材料为六面防水多晶莫来石耐火板(可带饰面)100%不含...

1.名称:工厂化装配式防排烟复合风管 2.材质:风管芯材由无机漂珠耐火层和无机多晶隔热层组成;板材双面为金属钢板 3.形状:矩形 4.规格:大边长630mm以内 5.板材厚度:风管厚度50mm,外层钢板厚0.5mm 6.接口形式:钢制法兰,螺栓连接 7.支架形式、材质:法兰、支吊架制作安装及除锈刷油

1.名称:工厂化装配式防排烟复合风管 2.材质:风管芯材由无机漂珠耐火层和无机多晶隔热层组成;板材双面为金属钢板 3.形状:矩形 4.规格:大边长1000mm以内 5.板材厚度: 风管总厚30mm  外层钢板厚度0.3mm  耐火极限1h   6.接口形式:钢制法兰,螺栓连接 7.支架形式、材质:法兰、支吊架制作安装及除锈刷油

防排烟风管采用漂珠耐火嗝热复合板风管,角钢法兰螺栓连接,法兰与风管内侧为冷热断桥结构,风管附件及板材厚度应满足消防要 求， 其耐火极限判定必须满足《通风管道耐火试验方法》GB/T17428要求,并提供耐火性能型式检验报告。漂珠耐火隔热复合板由两层 漂珠高耐板和内层漂珠耐火隔热板经无机胶粘剂复合而成,复合板的燃烧性能应为不燃A级,烟毒性应满足规范GB/T20285规定的AQ1级要求,放射 性...

排烟风管、加压送风、排烟补风管道采用复合风管，排烟风管采用工厂化预制装配，分段成品运输至现场安装。风管内、外壁须为镀锌钢板，中间为夹芯层（材质为离心玻璃棉），不少于3层结构组成。风管夹芯层材质、壁厚、容重等规格参数须与耐火性能（安全性能）型式检验报告一致，其厚度应不低于25mm） 风管之间采用角钢组合式法兰，螺栓连接。复合风管耐火极限时间符合设计规范要求，产品性能应满足《通风管道技术规程JGJ1...

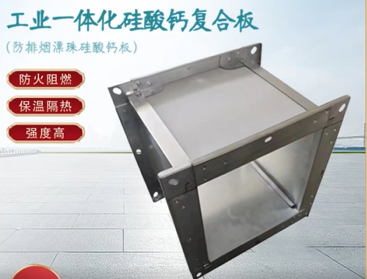

满足耐火极展的措施有:风管均采用镀锌钢板防火包覆的做法,且满足浙消(2020)166号文件72.21条。 可采用工业一体硅酸钙板包裹,做法参考20K607《防排烟及暖通防火设计审查与安装》、图集22K311-5《防排烟系统设备及部件选用与安装。 以及其他经消防部门认可且符合规范要求的措施(如采用成品复合风管》,并提供国家防火建筑材料质量监督检验中心出具的对火极限型式检测报告 管道的对火极呢的...

耐高温绝热纤维柔性防火卷毯,并用绝热焊钉或钢带固定于风管表面。柔性卷毯芯材密度为≥96kg/m3，需含双面铝箔，厚度20mm，耐火要求0.5h
